Nowo opracowana maszyna do sterowania wysoką precyzją PCB z podwójnym systemem do odkręcania płyt

Nowo opracowana wysokiej precyzji maszyna PCB Router z podwójnym platformą do depaneling

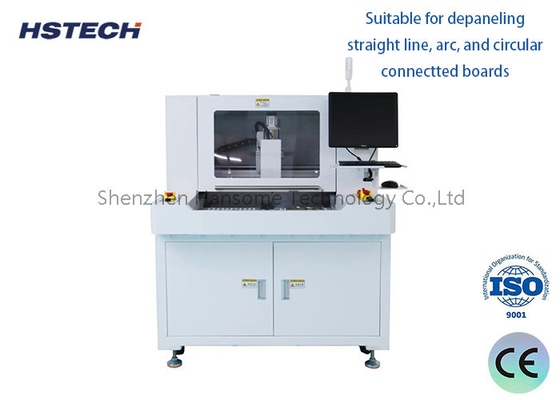

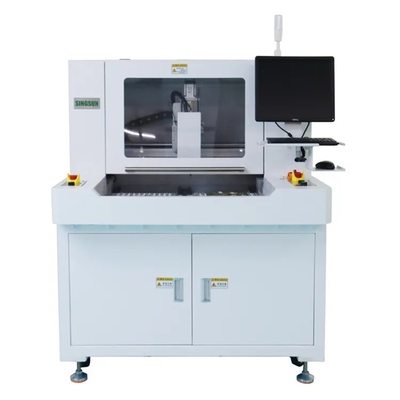

Router PCBA-RM-F550 to nowo opracowana routerka, która służy do rozmieszczania całych zespołów płyt drukowanych w pojedyncze płyty PCBa.Maszyna przyjmuje bardzo stabilną platformę, aby zapewnić precyzję pracy, wielkość platformy roboczej wynosi 300*350 mm.

Ma większą opcję platformy o wymiarach 400*600 mm. Maszyna zapewnia przyjazne dla użytkownika "wizualne" programowanie dla szybkiego i dokładnego programowania online, a także może wykryć proces depenelowania.

Ten separator PCB przyjmuje serwo silnik x,y,z i układ napędowy i śrubę kulkową, liniowy kolei przewodniczy zapewnić maszyny działa płynnie i precyzyjnie,dokładność ruchu mniejsza niż 0,01mm, dokładność ruchu jest następnie 0.05 mm.
Rotacyjna konstrukcja podwójnej stacji roboczej umożliwia ciągły bieg, znacznie poprawiając wydajność produkcji. Maszyna jest wyposażona w CCD o wysokiej rozdzielczości.użyć bezpośredniego nauczyć metody programowania z krzyżowym kursorem CCD, bardzo łatwe w obsłudze, oprogramowanie może wykonywać polecenie punktu, linii, łuku, koła itp. do cięcia różnych kształtów tablicy, ma funkcję pozycjonowania znaków,może automatycznie skorygować przesunięcie współrzędnych w przypadku zmiany pozycji PCB.Przemysłowy komputer z systemem Windows i w pełni angielskim oprogramowaniem samodzielnie opracowanym sprawia, że programowanie i obsługa są bardzo proste.Odkurzacz cichy zewnętrzny zapewnia czyste i nisko hałasowe środowisko pracy .Szybki obcinanie może być stosowane jako 2 lub 3 sekcji, wystarczy ustawić parametr na sofeware, to znacznie wydłużył żywotność cięcia frezowego.Wyposażone w antystatyczny wentylator jonizujący, który może wyeliminować stan statyczny i usunąć pył

Główne cechy

2, 4-osiowe sterowanie ruchem oparte na wysokiej rozdzielczości układzie CCD, wykorzystanie podwójnej platformy w celu zwiększenia wydajności produkcji.

3, Węzeł sterujący marki niemieckiej, prędkość 40000~60000 obr./min.

4, Taiwan Hiwin marki przewodnik, upewnij się, że system ruchu precyzja i gładkość.

5, monitorowanie życia narzędzia. Po cięciu cięcia pewnej odległości, automatycznie wzrośnie i spadnie do pozycji innego nieciętego ostrza.

6, nadaje się do rozwijania płyt linii prostej, łuku i okrągłych płyt połączonych.

7, Podłoże PCB jest umieszczane przez dwuetapowe ciągłe przesuwane przetwarzanie w celu skrócenia czasu oczekiwania i zwiększenia produkcji.

Świętość

Wnioski

PCBA do cięcia konturów:
Wykorzystując technologię cięcia CNC o wysokiej precyzji, możliwe jest precyzyjne cięcie wzdłuż konturów PCBA.
Zapewnia to dokładność rozmiaru PCBA i usuwa nadmiar materiału krawędzi.

Ogrzewanie PCBA:
Na podstawie cięcia konturowego powierzchnia PCBA może być precyzyjnie obcięta i wygrzebana.
W związku z powyższym Komisja stwierdziła, że nie ma żadnych dowodów na to, że PCBA jest niezawodna.

Pozostałe materiały:
Maszyny routingowe offline mogą być również wykorzystywane do przetwarzania dodatkowych otworów na PCBA, takich jak otwory montażowe.
To precyzyjne przetwarzanie perforacji sprzyja późniejszej instalacji i montażu PCBA.

Naprawa części:
Podczas procesu produkcji PCBA niewielka liczba komponentów może być czasami uszkodzona lub źle wyrównana.
Maszyny routingowe offline mogą rozwiązywać te problemy, takie jak demontaż i ponowne przyklejanie, ponowne lutowanie itp.

Produkcja próbek testowych:
Maszyny do routingu w trybie offline mogą być wykorzystywane do produkcji niewielkiej liczby próbek PCBA lub produktów próbnych.
Jest to sprzyjające weryfikacji i testowaniu procesów przed masową produkcją.

Szczegóły maszyny
