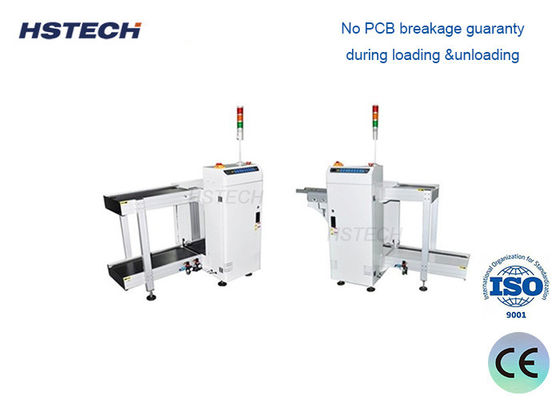

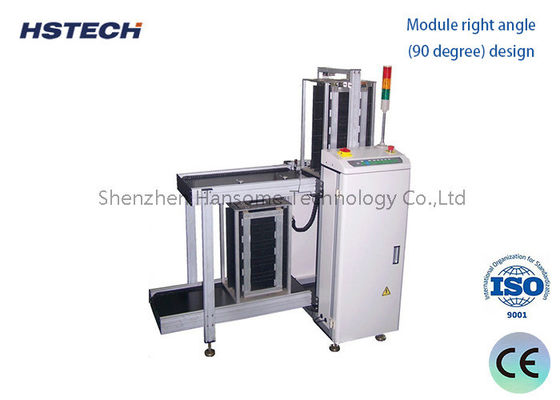

Prawdziwy kolorowy urządzenie do sterowania ekranem dotykowym PCB z wyświetlaczem wieży i 6 sekundami czasu ładowania

Prawdziwy kolorowy urządzenie do sterowania ekranem dotykowym PCB z wyświetlaczem wieży i 6 sekundami czasu ładowania

Nazwa marki:	HSTECH
Numer modelu:	HS-250LD
MOQ:	1 SET
Cena £:	negotiable
Warunki płatności:	T/T, Western Union
Zdolność do zaopatrzenia:	50 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Ładowarka PCB

Kolor:

Biały

Zasilanie:

AC 110 V/220 V, 50/60 Hz

Spółka z ograniczoną odpowiedzialnością:

Mitsubishi

Przekaźnik:

Schneidera

Przełącznik optoelektryczny:

Omron

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

50 zestawów miesięcznie

Podkreślić:

Ładowarka PCB z ekranem dotykowym True Color

Sprzęt obsługujący wyświetlacz świetlny wieży

Czas ładowania 6 sekund Ładowarka magazynków SMT

Opis produktu

Prawdziwy kolorowy monitor dotykowy

To zaawansowane urządzenie do obsługi płyt PCB z wyświetlaczem świetlnym wieży służy jako punkt wyjścia dla linii produkcyjnych SMT, automatycznie przesyłając płyty PCB z magazynów do systemów przenośników w dół rzeki.

Przegląd produktu

Ładowarka PCB to specjalistyczny sprzęt przeznaczony do automatycznego ładowania płytek drukowanych.Jego podstawowa funkcja polega na automatycznym wyciąganiu materiałów ze stojaków surowców i precyzyjnym załadunkiem ich do linii produkcyjnych lub kolejnych urządzeń procesowych.

Zasada działania

Składa się z regału, kubka do ssania próżniowego i komponentów serwo platformy XY, ładowarka PCB wykorzystuje próżniowe ujemne ciśnienie do absorpcji PCB.Platforma precyzyjnie kontroluje trajektorie ruchu do przenoszenia PCB z regałów do określonych pozycji, a cały proces jest zautomatyzowany za pomocą systemu sterowania w celu szybkiego i wydajnego załadunku.

Kluczowe cechy

Wysoka automatyzacja: W pełni automatyczne wybieranie i umieszczanie płytek PCB bez ręcznej interwencji
Precyzyjne obciążenie: powtarzalna dokładność pozycjonowania w zakresie ±0,05 mm
Adaptacyjna konstrukcja: Automatyczna regulacja pozycji pojemnika do różnych rozmiarów płyt PCB
Wysoka wydajność: średnia pojemność ładowania 300-500 sztuk na godzinę
Oszczędności pracy: znaczne zmniejszenie intensywności i kosztów obciążania ręcznego

Wnioski

Produkcja PCB:Automatyczne ładowanie nagich płyt do urządzeń SMT i maszyn do lutowania falowego
Zestaw elektroniczny:Ładowanie zmontowanych PCB do urządzeń badawczych i opakowaniowych
Operacje naprawcze:Szybkie i precyzyjne ładowanie naprawionych PCB do urządzeń naprawczych

Specyfikacje techniczne

Model	HS-250LD	HS-330LD	HS-390LD	HS-460LD
napięcie	AC110V/220V, 50/60Hz, jednofazowa, maksymalnie 300A
Wymiar PCB	(50×50) ~ ((350×250)	(50×50) ~ ((455×330)	(50×50) ~ ((530×390)	(50×50) ~ ((530×460)
Wymiar magazynu	355×320×565	460×400×565	535×460×565	535 × 530 × 565
Zaopatrzenie w powietrze	00,4-0,6Mpa
Wysokość transportu	920±20 mm (standardowy)
Czas ładowania	6 sekund.
Czasopisma zastępują czas	Około 20 sekund.
Dyrekcja transportu	Od lewej do prawej lub od prawej do lewej (nieobowiązkowe)
Grubość PCB	Minimalnie 0,4 mm
Wyrzuty	1-4 (krok 10 mm)
Komunikacja	SMEMA
Wymiar maszyny	1100×780×1200	1400×860×1200	1500×920×1200	1600 × 1120 × 1200
Waga	Około 140 kg	Około 180 kg	Około 220 kg	Około 230 kg

Zaawansowane funkcje

Prawdziwe kolorowe sterowanie ekranem dotykowym
Mitsubishi PLC
Pojemność magazynu: górny, dolny lub dostosowany
Wybiórcza odległość: 10 mm, 20 mm, 30 mm, 40 mm
kierunek transportu PCB: od lewej do prawej lub od prawej do lewej (nieobowiązkowe)
Wybór trybu ruchu ręcznego/automatycznego
Zapewnienie, że pojazd jest wyposażony w urządzenia do kontroli ruchu.
Wysokość standardowa dla zastosowań SMT (920±20 mm)
Wyświetlacz światła wieży
Kompatybilność sygnału SMEMA

Opakowanie i dostawa

Pozycja	Ładowarka PCB
Pakiet	1 zestaw na drewniany karton dla bezpieczeństwa
Wymiar zewnętrzny	1100 × 780 × 1200 mm
Waga	Około 140-230 kg
Dostawa	Około 15-20 dni roboczych
Wypłata	D/P, T/T, Western Union, MoneyGram
Port	Shenzhen
Opcje wysyłki	A. Kurierem: 4-7 dni roboczych na podstawie oferty specjalnej B. Powietrznie: 7 dni roboczych na wyznaczonym lotnisku C. Na morzu: 20-25 dni roboczych w wyznaczonym porcie
