Wysokiej prędkości Mini Offline PCBA Router Machine dla małych rozmiarów PCB z elastycznym cięciem

Wysokiej prędkości Mini Offline PCBA Router Machine dla małych rozmiarów PCB z elastycznym cięciem

Nazwa marki:	HSTECH
Numer modelu:	AR-7
MOQ:	1 SET
Cena £:	negotiable
Warunki płatności:	T/T, Western Union, Moneygram
Zdolność do zaopatrzenia:	50 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Mini router PCBA w trybie offline

Materiał:

Pozostałe

Osprzęt:

POTRZEBNE

Zasilanie:

AC380V, 50/60Hz

Komunikacja:

SMEMA

Rozmiar stołu roboczego:

50*50~410*460mm

Metoda ładowania PCBA:

Podręcznik

Odpylacz:

Dolna kolekcja

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

50 zestawów miesięcznie

Opis produktu

Wysokiej prędkości Mini Offline PCBA Router Machine dla małych rozmiarów PCB z elastycznym cięciem

Wprowadzenie

Jest to maszyna do przemieszczania urządzeń specjalnie stosowana do produkcji małych partii lub PCBA, głównie do precyzyjnego cięcia i segmentacji płyt PCB z montażem komponentów.Realizuje wysoką precyzję i powtarzalność przetwarzania za pomocą sterowania CNC.

Cechy

1, automatyczne oddzielenie w trybie offline.

2To mini router PCBA, odpowiedni do małych rozmiarów PCB, i rozwiązanie wymagające oszczędzania pomieszczeń fabrycznych.

3, dostosowane do potrzeb.

4, PC i CCD system widzenia.

5, programowanie z rekompensatą i gromadzeniem pyłu.

6, Dostępne dla PCBA o rozmiarze maks. 410-510 mm.

7, elastyczne do cięcia dwóch różnych typów wyrobów.

8, otwarta platforma do ręcznego karmienia i rozładunku, może być również wyposażona w opcjonalną rękę mechaniczną (robot).

Specyfikacja

Model	AR-7	AR-7 mini
Zasilanie	AC380V, 50/60Hz, 3KW
Rozmiar roboczy	50x50~410x460mm (maksymalnie)	50x50~260x310mm (maksymalnie)
Tryb ładowania	Podręcznik
Węzeł cięcia/prędkość	5000~60.000 obrotów na minutę
grubość PCB	0.4-4mm
Prędkość oddzielania	1-100 mm/s
Dokładność cięcia	± 0,05 mm
Rodzaj mocowania	Zestawy
Programowanie	Nauczanie w zakresie wizji, programowanie w trybie online
Zestaw frezowy	φ0,8~φ3,0 pozycja po prawej stronie, łodygę ze stali wolframowej
Metoda zbierania pyłu	Zbieranie pyłu z dna
Zbieracz pyłu	3 fazy, 380 V, 1,2 kW
Hałas	< 75 dB
System sterowania	PC przemysłowe
Marka wrotnika	Niemiecka marka Sycotec 4025
Silnik serwowy	Seria A5
Sterowanie ruchem	Płyty sterujące ruchem 4 osi
Śruby ołowiowe	Ołów śruby szlifującej C5
Przewodnik liniowy	Wskazówka P rank ciszy
Kamera	Niemiecka marka Imaging 40W kamery przemysłowe
Rozmiar maszyny	700800930 mm	500650930 mm
Ekran	17 cali.

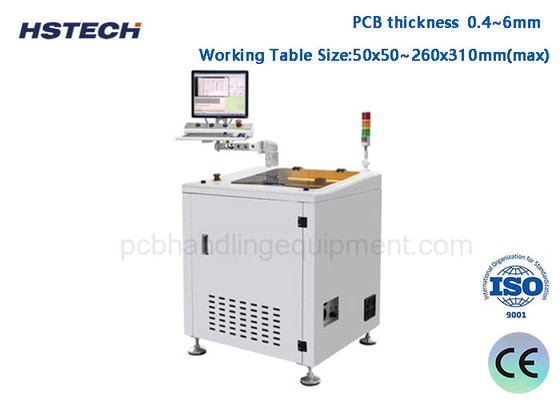

Wysokiej prędkości Mini Offline PCBA Router Machine dla małych rozmiarów PCB z elastycznym cięciem 0

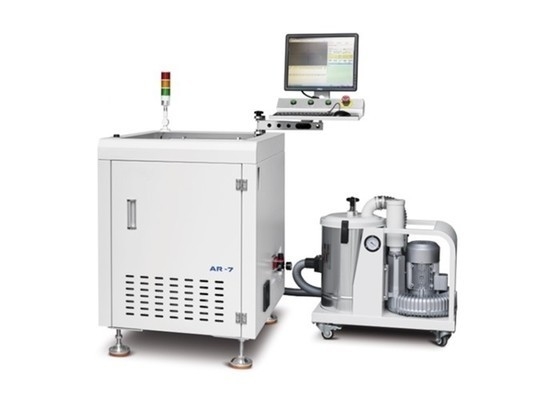

Wysokiej prędkości Mini Offline PCBA Router Machine dla małych rozmiarów PCB z elastycznym cięciem 1

Typowe scenariusze stosowania

Produkcja osobista lub mała elektroniczna DIY, np. wytwarzanie własnej płyty PCB.
Produkcja PCBA w małych partiach, nadająca się do szybkiego prototypowania i produkcji próbnej w małych partiach.
Cięcie i rozdzielanie PCB podczas naprawy lub modyfikacji produktów elektronicznych.
Uczymy w laboratorium, uczniowie rozumieją technologię przetwarzania PCBA.

Opakowanie i dostawa

Pozycja	Router PCBA
Pakiet	1 zestaw w jednym drewnianym kartonie jako warunek bezpieczeństwa
Wymiar zewnętrzny	700800930 mm
Waga	około 75-100 kg
Dostawa	około 20 dni roboczych
Wypłata	D/P, T/T, Western Union, MoneyGram
Port	Shenzhen
Przesyłka	A.Przez kuriera: 4-7 dni roboczych według oferty specjalnej
	B.Lot lotniczy: 7 dni roboczych na wyznaczonym lotnisku
	C.Na morzu: 20-25 dni roboczych w wyznaczonym porcie

Wysokiej prędkości Mini Offline PCBA Router Machine dla małych rozmiarów PCB z elastycznym cięciem 2
