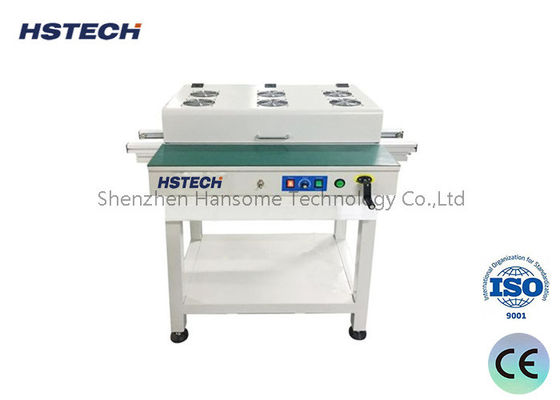

Automatyczne urządzenia do obróbki płyt PCB SMT Linia Maszyna do montażu płyt PCB przenośnik Pcb przenośnik

Automatyczne urządzenia do obróbki płyt PCB SMT Linia Maszyna do montażu płyt PCB przenośnik Pcb przenośnik

Wprowadź

Przekaźnik SMT nadaje się do połączenia linii produkcyjnych SMT i AI. Może być również stosowany do buforowania PCB, inspekcji, testowania lub ręcznego wstawiania komponentów elektronicznych.Może być również stosowany do łączenia sygnału z innym sprzętemPołączenie platformy jest podzielone na pojedynczy tor, podwójny tor, teleskopowy podnośnik.

Cechy

1Stabilna grubość ciała maszyny ze stali nierdzewnej.

2, maksymalna szerokość PCB 390 mm, ręczna regulacja szerokości.

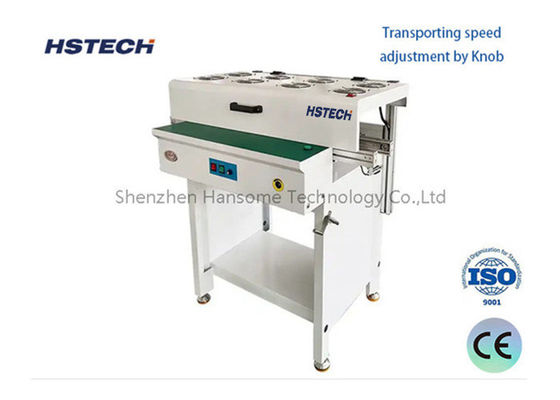

3Przenoszenie prędkości przez Knob.

4, ESD zielony kolor stołu roboczego.

5, aluminiowa stopa transportowa.

6, sterowanie przyciskiem LED, silnik regulacji prędkości.

7Opcjonalna funkcja dostępna, światło wieży, kontrola, osłona od pyłu itp.

8Dostępne na zamówienie.

9, Długość dostępna, 600 mm, 1000 mm, 1500 mm lub opcjonalna.

10, sygnał SMEMA do połączenia w linii.

Podstawowa struktura i zasada działania:
Przekaźnik SMT składa się z taśmy przenośnej, uchwytu, silnika, czujnika i innych komponentów.
Taśmy przenośnikowe mogą ciągle przenosić PCB przez napęd silnika.
Czujnik służy do wykrywania położenia i stanu PCB w celu zapewnienia automatyzacji procesu przenoszenia.
Przykładowo, w przypadku urządzeń o dużym zasięgu, w których nie ma żadnych urządzeń o dużym zasięgu, urządzenia te mogą być wykorzystywane do produkcji płyt PCB.

Wspólne modele i zastosowania:
Szerokość waha się od 300 mm do 600 mm, aby pomieścić PCB o różnych specyfikacjach.
Prędkość przenoszenia wynosi zazwyczaj 0,1-1,0 m/min i może być regulowana w zależności od zapotrzebowania.
Jest on szeroko stosowany w sprzęcie linii produkcyjnej SMT, takim jak maszyny do umieszczania, pieca z powrotem i sprzęt testowy.
Można go również stosować w innych procesach montażu elektronicznego i testowania, które wymagają automatycznego przenoszenia płyt PCB.

Uważania dotyczące doboru i integracji:
Wybierz odpowiednią szerokość i długość przenośnika w zależności od rozmiaru PCB i układu linii produkcyjnej.
Zapewnienie kompatybilności interfejsu z wyposażeniem w górnym i dolnym rzędzie w celu osiągnięcia bezproblemowego dokowania.
Zwróć uwagę na czynniki związane z środowiskiem pracy i wybierz odpowiednie konstrukcje, takie jak odpusty i antystatyczne.
Wybierz niezawodny system sterowania, aby zapewnić stabilność i powtarzalność procesu transportu.

Specyfikacja

1.Głównie stosowane w urządzeniach linii produkcyjnych SMT i łączach urządzeń między funkcją przenoszenia, deski zatrzymania.
2Zgodnie z potrzebą zwiększenia wykrywania, funkcji przełączania, NG, pamięci danych i innych funkcji.
3Wysoko wytrzymałe ciało wyposażenia zapewniające stabilność wyposażenia.
4Gładkie śruby ze stali nierdzewnej mogą regulować szerokość szyny.
5. Użyj specjalnych aluminiowych gniazd do wykonania torów przenośnych, aby zapobiec zakłóceniu PCB.
6System sterowania jest sterowany przez PLC za pomocą standardowego interfejsu sygnału SMEMA.
8Płytka stołu roboczego, oświetlenie, statyczna pokrywa pyłu, wentylator chłodzący mogą być dodane w zależności od potrzeb.
9Różne formy mogą być dostosowywane zgodnie z wymaganiami klienta w zakresie planowania wielkości obiektu lub produkcji produktu, tak aby umożliwić klientowi wybór najbardziej rozsądnej struktury.
