Equipment depaneling PCB z elastyczną instalacją z mechanizmem ruchu ostrza

Sprzęt do wyciągania płyt PCB o elastycznej instalacji z mechanizmem ruchomego ostrza

Wprowadź

Blade Moving PCB Separator to urządzenie do cięcia i oddzielenia płyt obwodowych drukowanych (PCB).

zasada działania:
Urządzenie wykorzystuje jedno lub więcej ruchomych ostrzy do cięcia na powierzchni PCB wzdłuż planowanej linii segmentacji.
Ostrze może poruszać się poziomo lub pionowo i precyzyjnie przecina linię segmentacji na tablicy PCB.
Proces cięcia wykorzystuje napęd mechaniczny, taki jak pręty pneumatyczne lub elektryczne, które mogą zapewnić wystarczającą moc cięcia.

Główną cechą:
Dokładność cięcia jest wysoka, a linia segmentacji oznaczona na płytce PCB może być precyzyjnie cięta.
Odpowiednie dla płyt PCB różnych rozmiarów i kształtów, które mogą być podzielone na pojedyncze lub wiele płyt PCB.
Można go stosować w połączeniu z zautomatyzowanym sprzętem, takim jak taśmy przenośne, w celu osiągnięcia ciągłych operacji segmentacji.
W trakcie procesu cięcia nie uszkodzy powierzchni PCB i jej elementów.
Struktura sprzętu jest kompaktowa, elastyczna w montażu i łatwa w integracji z linią produkcyjną.
Z urządzeniami zabezpieczającymi, takimi jak czujniki siatki, wyłączniki awaryjne itp.

Główny element:
Mechanizm ruchomego ostrza: włącznie z ostrzami, silnikami napędowymi/cylindrami itp.
System pozycjonowania/przewodnictwa: W celu uzyskania pozycjonowania i prowadzenia PCB używa się czujników optycznych.
Instytucje wjazdowe i wyjazdowe: sprzęt automatyczny, taki jak taśmy przenośne, roboty.
System sterowania programem: PLC lub wbudowany sterownik w celu osiągnięcia w pełni zautomatyzowanych operacji.
Urządzenie zabezpieczające: takie jak czujnik kratki, wyłącznik awaryjnego zatrzymania itp.

Cechy

1, Ta maszyna może być używana do cięcia wszelkiego rodzaju desek z w-slotem.

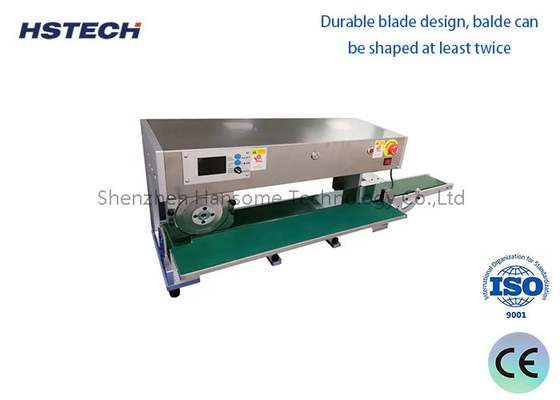

2, trwała konstrukcja ostrza, łusek może być ukształtowany co najmniej dwa razy.

3, wysokość okrągłego ostrza może być regulowana tak, aby pasować do różnych rodzajów płyt PCB o różnej wysokości.

4, przenoszenie ostrza, stosunkowo niskie obciążenie siłowe, jeden silnik sterujący łopatą, prosta i wygodna obsługa.

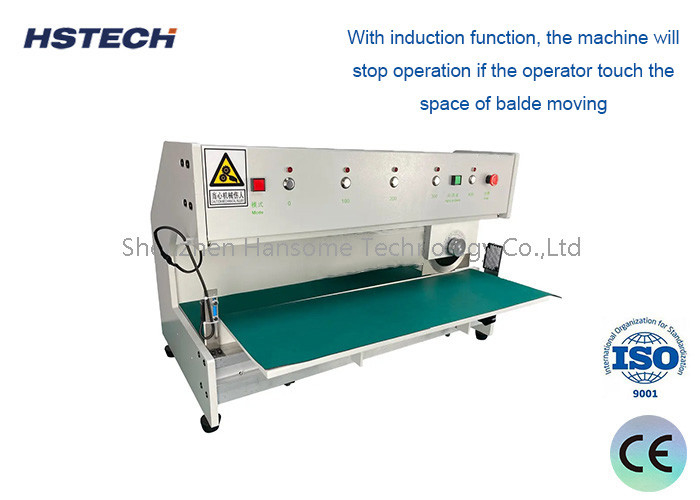

5, z funkcją indukcyjną, maszyna zatrzyma pracę, jeśli operator dotknie przestrzeni ruchu baldu.

6Bezpieczeństwo, z podwójnym urządzeniem ochronnym, nie musisz się martwić o problem bezpieczeństwa produkcji.

7Trwałe, z użyciem wysokiej jakości, dobrego materiału.

Specyfikacja

Obszary zastosowania:

Przemysł produkcyjny elektroniczny:
Używane do rozdzielenia płytek drukowanych (PCB).
Może precyzyjnie podzielić PCB różnych rozmiarów i typów.
Szeroko stosowane w elektronikach konsumenckich, elektronikach przemysłowych i innych dziedzinach.

Produkcja ogniw słonecznych:
Używany do rozbijania paneli słonecznych.
Może dokładnie wyciąć ogniwa słoneczne na bazie krzemu.
Poprawa efektywności produkcji produktów słonecznych.

Pole przetwarzania szkła:
Stosowane do cięcia różnych wyrobów ze szkła, takich jak ekrany telefonów komórkowych, panele szklane itp.
Można osiągnąć precyzyjne podziały i zmniejszyć straty.

Przemysł ceramiczny:
Wykorzystywane do rozdzielenia szczątek ceramicznych, podłoża ceramicznego i innych części roboczych.
Spełnienie wymogów wysokiej precyzji i wysokiej wydajności produkcji.

Pozostałe branże:
Można go używać do rozszczepiania materiałów takich jak tworzywa sztuczne i metale.
Szeroko stosowane w produkcji zautomatyzowanej w różnych gałęziach przemysłu.
