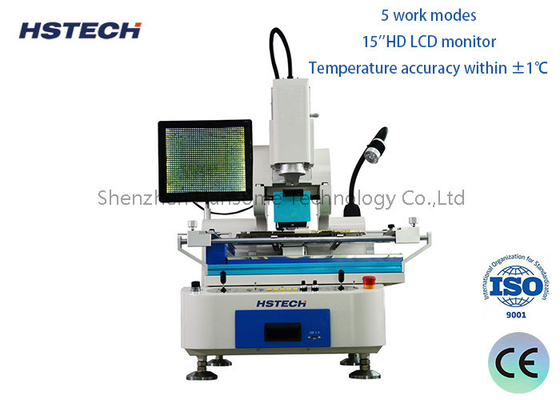

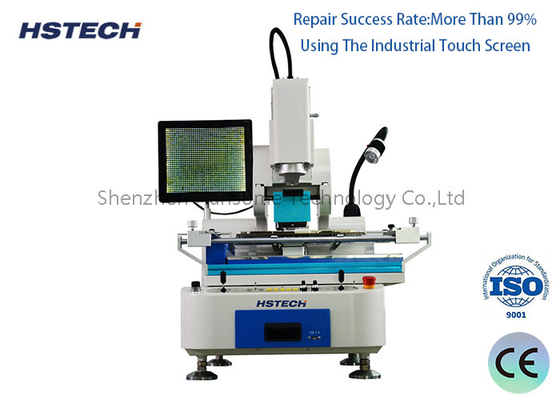

Automatyczna stacja do reballingu BGA z systemem optycznego wyrównywania CCD z dokładnością montażu ±0,01 mm i całkowitą mocą 2600W do obsługi PCB

Nazwa marki:	HSTECH
Numer modelu:	HS-700
MOQ:	1 SET
Cena £:	negotiable
Warunki płatności:	T/T, Western Union
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Stacja naprawy BGA do telefonów komórkowych

Gwarancja:

1 rok

Kontrola:

Ekran dotykowy

Spółka z ograniczoną odpowiedzialnością:

Mitsubishi

Marka przekaźników:

Schneidera

przełącznik optoelektroniczny:

Omron

Tworzywo:

Stop aluminium

Stan:

Nowy

Grubość:

0,3 - 5 mm

Sygnał:

Smema

Aplikacja:

Zestaw elektroniczny

Kolor:

Srebrny

System sterowania:

Spółka z ograniczoną odpowiedzialnością

OEM/ODM:

Dostępny

Całkowita moc:

2600 W

Zasilanie:

AC220V

Ciśnienie powietrza:

4-6 barów

Dokładność montażu:

± 0,01 mm

Typ:

Automatyczny

Waga:

30 kg

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

100 zestawów miesięcznie

Podkreślić:

Sprzęt do obsługi PCB z silnikiem stopniowym

BGA Rework Station PCB Handling Equipment

Opis produktu

System wyrównania kolorów CCD z silnikiem kroków

Profesjonalna stacja remontowania BGA z zaawansowanym systemem optycznego wyrównania kolorów CCD do precyzyjnej obsługi PCB i naprawy komponentów.

Specyfikacje

Model	HS-700
Zasilanie	AC 100V / 220V±10% 50/60Hz
Całkowita moc	2600W
Pojemność ogrzewania	Górne ogrzewanie 1200W (maksymalnie), dolne ogrzewanie 1200W (maksymalnie)
Materiał elektryczny	Silnik napędowy + inteligentny regulator temperatury + kolorowy ekran dotykowy
Kontrola temperatury	Wysokiej precyzji czujnik K + sterowanie pętlą zamkniętą + niezależny regulator temperatury (dokładność ± 1 °C)
Czujnik	1 sztukę
Metoda lokalizacji	Wsparcie PCB w kształcie litery V + zewnętrzne urządzenie uniwersalne + światło laserowe do centralnego i pozycjonowania
Ogólne wymiary	L450 mm × W470 mm × H670 mm
Rozmiar PCB	Maksymalnie 140 mm × 160 mm, Min 5 mm × 5 mm
Wielkość BGA	Maksymalnie 50 mm × 50 mm, Min 1 mm × 1 mm
Zastosowana grubość PCB	0.3 - 5 mm
Zwiększona dokładność	± 0,01 mm
Maszyna	30 kg
Waga szczotki	150 g
Tryby pracy	Piąte: Półautomatyczne / Ręczne / Usunięcie / Wstawienie / Spawanie
Użycie	Chipy / płyty główne telefonów itp.

Kluczowe cechy

5 trybów pracy dla wszechstronnej pracy
15" monitor HD LCD dla wyraźnej wizualizacji
7" HD kolorowy ekran dotykowy dla intuicyjnego sterowania
Precyzyjny silnik stopniowy do dokładnego pozycjonowania
System optycznego wyrównania kolorów CCD
Dokładność temperatury w zakresie ±1°C
Dokładność montażu w zakresie ±0,01 mm
Wskaźnik sukcesu napraw: 99%+
Niezależne badania i rozwój sterowania pojedynczym układem

Zalety techniczne

System optycznego ustawienia

Wysokiej rozdzielczości cyfrowe obrazowanie CCD (2 miliony) z automatycznym systemem zoomu optycznego i ręcznym sterowaniem z laserowym ustawieniem czerwonej kropki dla precyzyjnego umieszczenia komponentów.

Importowane rdzenie grzewcze

Wykorzystuje importowaną technologię ogrzewania rdzenia do szybkiego ogrzewania, wysokiej precyzji kontroli temperatury i wydłużonej żywotności.

Monitoring temperatury w czasie rzeczywistym

Wykorzystuje się wyświetlacz temperatury w czasie rzeczywistym z automatyczną funkcją analizy krzywej w celu optymalnej kontroli procesu.

Szybkie ogrzewanie i chłodzenie

Strefa przedgrzewcza IR z podczerwonym ogrzewaniem ceramicznym o średniej fali, wielofunkcyjnym przenośnym uchwytem do mocowania płytek PCB, uchwytem do wsparcia dolnego BGA i zintegrowanym wentylatorem chłodzącym z przepływem laminowym.
