Automatyczna maszyna routingowa PCB z kompatybilnością systemu ERP

Nazwa marki:	HSTECH
Numer modelu:	RM-F550
MOQ:	1 SET
Cena £:	negocjowalne
Warunki płatności:	D/P, T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	20 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Router PCBA w trybie offline

Platforma:

Podwójne.

Platforma robocza:

300*350mm

Dokładność powtarzania:

±0,01

dokładność cięcia:

±0,03

Wymiar maszyny:

1200*1050*1440mm (dł.*szer.*wys.)

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

20 zestawów miesięcznie

Opis produktu

Automatyczna maszyna routingowa PCB z kompatybilnością systemu ERP

Wprowadzenie

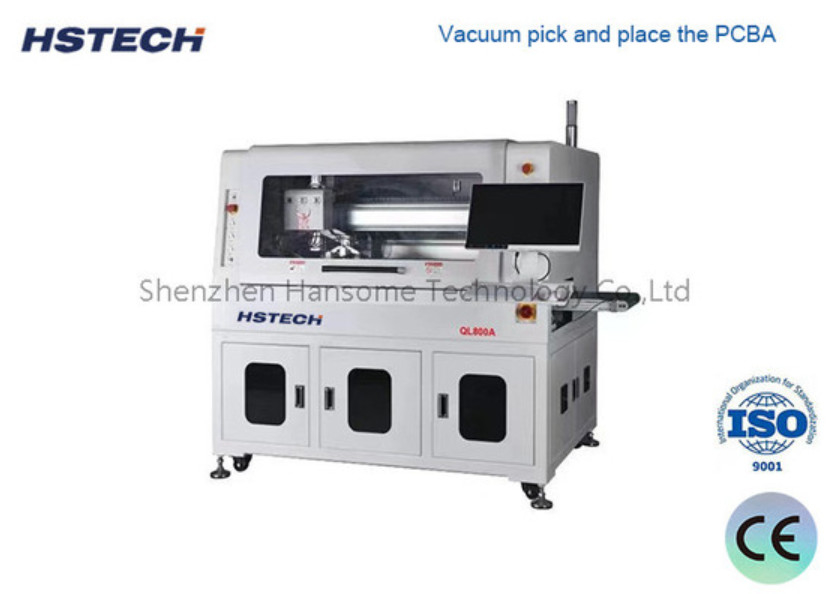

Ta maszyna jest automatyczną maszyną do okablowania wbudowaną w PCBA, specjalnie zaprojektowaną do pracy z automatycznym okablowaniem PCBA przymocowanego do urządzenia.urządzenie jest wyposażone w dysze, która będzie używać ssania, aby ściśle dopasować PCBA do urządzenia, ułatwiając w ten sposób oddzielenie dziur, zakrzywionych PCB i innych nieregularnie połączonych PCB.

Cechy

1.Poczucie wybierania i umieszczania PCBA
2- Odcięcie dolnej części.
3.Przecinanie podwójnej platformy
4.Wykrycie złamanego noża.
5Automatyczne połączenie linii.
6Statystyki SPC i dopasowanie ERP
7.Może być wyposażony w: automatyczną wymianę noża, wybuchoodporną odsyskę pyłu, monitoring powietrza

Szczegóły techniczne

Model	QL800A
Maksymalny rozmiar PCB	260x340 mm
Min rozmiar PCB	50x50 mm
grubość PCB	00,4-6 mm
Wysokość przekładni	900±50 mm
Kierunek transportu	Z lewej na prawo.
Prędkość transportu	1500 mm/s (maksymalnie) regulowane
Tryb ładowania	Ścieżka przewodnia typu sekcji
Dostosowanie szerokości szyny	Automatyczne
Interfejs komunikacji	SMEMA
Pozycjonowanie PCB	Pozycjonowanie urządzeń
System zbierania	Odbiór wysysacz próżniowy
Węzeł cięcia/prędkość	60,000 obrotów/min, marka niemiecka ((nieobowiązkowe 100,000 obrotów/min, marka niemiecka)
Rodzaj chłodzenia	Samochłodzony typ
Automatyczna zmiana narzędzia	opcjonalnie
Sprawdź nóż.	- Tak, proszę.
Prędkość oddzielania	5-100 mm/s
Dokładność cięcia	± 0,05 mm
Zestaw frezowy	φ0,8~φ3,0 obrót po prawej stronie, łodyg stału wolframowego
Dokładność pozycjonowania	±0,1 mm
Prędkość ruchu koordynowana	1000 mm/s
Rodzaj tablicy	Jednostka transportowa pasów ESD / jednostka przesyłająca panele partiowe
Zbieranie odpadów	Zbieranie odpadów z szaf
Programowanie procedur	GERBER grafika import / edycja programu poprzez system wizualny
Zaopatrzenie w powietrze	5-8 kg/cm3
Zasilanie	AC380V, 50/60Hz, 3KW
Rozmiar maszyny	1500 x 850 x 1600 mm
Waga	Około 800 kg

Rozmiar maszyny

HSTECH

Podstawowe rozmiary szlaku i odbiornika pyłu

HSTECH

Doskonały system CCD z kamerą do obrazowania, soczewką moriteksową i źródłem światła pomiarowo-pozicyjnego, wspierający kalibrację, kompensację i pozycjonowanie maszyny,z dużą stabilnością i zdolnością przeciwdziałania zakłóceniom.

HSTECH

Wzmocniony odkurzacz próżniowy do zbierania, umieszczania, rozładunku i produkcji.

HSTECH

Kompozytowy system rozładunku, wykorzystuje antystatyczny pasek ESD do transportu oddzielnego produktu na górnej stronie, a odpady są transportowane na dolnej stronie, oszczędzając dużo miejsca tą metodą.

HSTECH
