szczegółowe informacje o produktach

Do domu produkty

Automatyczna maszyna do routingu w dolnej części układu PCB z kompatybilnością z systemem ERP i obcięciem podwójnej platformy

Nazwa marki:	HSTECH
Numer modelu:	RM-F550
MOQ:	1 SET
Cena £:	negotiable
Warunki płatności:	D/P, T/T, Western Union
Zdolność do zaopatrzenia:	20 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Router PCBA w trybie offline

platforma:

Podwójnie

Platforma robocza:

300*350mm

Dokładność powtarzania:

± 0,01

Dokładność cięcia:

±0,03

Wymiary maszyny:

1200*1050*1440mm (dł.*szer.*wys.)

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

20 zestawów miesięcznie

Podkreślić:

Automatyczna maszyna do routingu PCB od dołu

Router do usuwania płytek PCB zgodny z systemem ERP

Maszyna do cięcia PCBA z podwójną platformą

Opis produktu

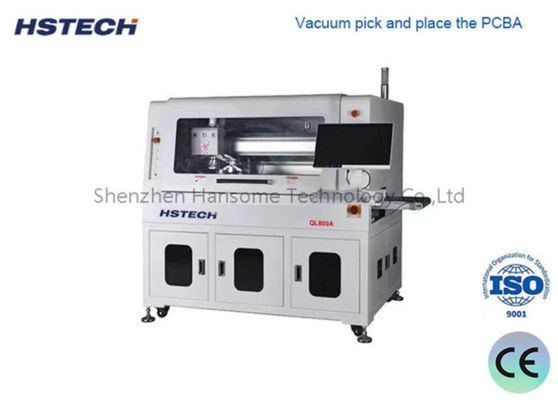

Automatyczna maszyna do trasowania PCB od spodu z kompatybilnością z systemem ERP

Ta wbudowana automatyczna maszyna do okablowania PCBA jest specjalnie zaprojektowana do automatycznego trasowania od spodu PCBA zamocowanych na uchwytach. Po zakończeniu trasowania dysza maszyny wykorzystuje ssanie próżniowe do bezpiecznego trzymania PCBA na uchwycie, ułatwiając separację otworów perforowanych, zakrzywionych PCB i innych nieregularnie połączonych PCB.

Kluczowe cechy

System podnoszenia i umieszczania PCBA za pomocą próżni
Możliwość cięcia od spodu
Cięcie na podwójnej platformie
Wykrywanie uszkodzonego narzędzia
Automatyczne połączenie linii
Statystyki SPC i dopasowanie do ERP
Opcjonalnie: Automatyczna zmiana narzędzia, przeciwwybuchowe odsysanie pyłu, monitorowanie powietrza

Specyfikacje techniczne

Model	QL800A
Maksymalny rozmiar PCB	260x340mm
Minimalny rozmiar PCB	50x50mm
Grubość PCB	0.4-6mm
Wysokość transportu	900±50mm
Kierunek transportu	Od lewej do prawej
Prędkość transportu	1500mm/s (maks.) Regulowana
Tryb ładowania	Szyna prowadząca transportu typu sekcyjnego
Regulacja szerokości szyny	Automatyczna
Interfejs komunikacyjny	SMEMA
Pozycjonowanie PCB	Pozycjonowanie na uchwytach
System podnoszenia	Podnoszenie za pomocą ssania próżniowego
Wrzeciono tnące/prędkość	60 000 obr./min, marka niemiecka (opcjonalnie 100 000 obr./min, marka niemiecka)
Typ chłodzenia	Samoczynne chłodzenie
Automatyczna zmiana narzędzia	Opcjonalnie
Kontrola uszkodzenia narzędzia	Tak
Prędkość separacji	5-100mm/s
Dokładność cięcia	±0.05mm
Zestaw frezarski	φ0.8~φ3.0 Obrót w prawo, trzpień ze stali wolframowej
Dokładność powtarzalności pozycjonowania	±0.1mm
Prędkość ruchu współrzędnych	1000mm/s
Typ płyty wyjściowej	Transport taśmą ESD / jednostka posuwowa panelu wsadowego
Zbieranie odpadów	Zbieranie w szafie na odpady
Programowanie procedur	Import rysunku GERBER / programowanie edycyjne za pomocą systemu wizualnego
Zasilanie powietrzem	5-8 kg/cm³
Zasilanie	AC380V, 50/60Hz, 3KW
Rozmiar maszyny	1500x850x1600 mm
Waga	Około 800kg

Zaawansowany system wizyjny

Doskonały system CCD z kamerą obrazującą, obiektywem Moritex i źródłem światła klasy pomiarowej wspiera kalibrację maszyny, kompensację i pozycjonowanie z wyjątkową stabilnością i odpornością na zakłócenia.

System obsługi próżniowej

Wszechstronny uchwyt próżniowy do podnoszenia, umieszczania, rozładunku i operacji produkcyjnych.

Kompozytowy system rozładunku

Wykorzystuje taśmę antystatyczną ESD do transportu oddzielonych produktów na górnej stronie, podczas gdy odpady są transportowane na dolnej stronie, oszczędzając znaczną ilość miejsca dzięki tej wydajnej metodzie.

Zdjęcia produktu

Porównanie opakowania i działania
