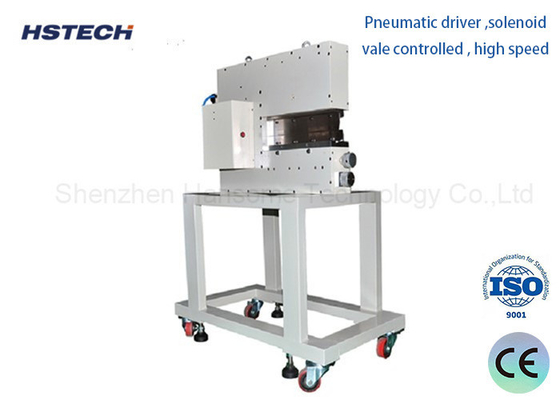

Wyposażenie do szybkiej pneumatycznej obróbki płyt PCB do precyzyjnych płyt SMD PCBA lub cienkich płyt

Nazwa marki:	HSTECH
Numer modelu:	HS-310L
MOQ:	1 SET
Cena £:	negocjowalne
Warunki płatności:	T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Pneumatyczny depanelizator PCB

Inne nazwy:

Separator PCB z wycięciem w kształcie litery V

napięcie:

AC100-240V

Długość PCB:

0~ 360 mm

Grubość PCB:

0,1 ~ 2,0 mm

Część u góry:

40 mm (maks.)

Część dolnej wysokości:

20 mm (maks.)

Użycie:

Płytka PCB, płyta aluminiowa, płyta PCB z wycięciem w kształcie litery V, tablica LED

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

100 zestawów miesięcznie

Opis produktu

Wyposażenie do szybkiej pneumatycznej obróbki płyt PCB do precyzyjnych płyt SMD PCBA lub cienkich płyt

Wprowadzenie:

1Pneumatycznie napędzane i sterowane elektrycznie, wzór próbki.HS-310 stosuje się do oddzielnych precyzyjnych płyt SMD PCBA lub cienkich płyt.

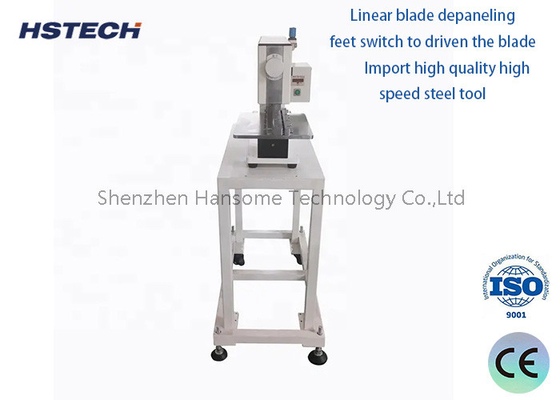

2Maszyny oddzielające z nożem prostym zostały zaprojektowane w celu starannego oddzielenia wstępnie złożonych płyt bez gięcia lub napięcia.Nawet wrażliwe komponenty SMD, takie jak kondensatory ceramiczne, nie ulegną uszkodzeniu podczas oddzielnego procesuPoprawa jakości produktów.

3Dzięki specjalnej konstrukcji ostrza, deski z wysokimi elementami umieszczonymi blisko krawędzi mogą być bezpiecznie oddzielone.Noże w kształcie klinów są używane do cięcia paneli w rowieUmożliwia to bezpieczne oddzielenie desek o grubości mniejszej niż 1 mm bez obciążenia cięcia.

Cechy i funkcje

Zasada działania:
Pneumatyczny Depanelizer PCB wykorzystuje sprężone powietrze jako siłę napędową do rozdzielenia paneli PCBA za pomocą adsorpcji cylindrowej lub próżniowej.

W porównaniu z tradycyjnym cięciem mechanicznym, ta pneumatyczna metoda rozszczepiania może znacznie zmniejszyć ryzyko uszkodzenia krawędzi PCBA.

Wykorzystanie urządzeń do obróbki ścieków
Pneumatyczny Depanelizer może precyzyjnie podzielić się wzdłuż z góry ustalonej linii płyty PCBA, aby zapewnić spójność wielkości każdego oddzielonego PCBA.
Dokładność rozszczepiania może zazwyczaj osiągnąć ± 0,1 mm, spełniając wysokie wymagania produkcyjne PCBA.

Elastyczne dostosowanie:
Urządzenie może obsługiwać panele PCBA o różnych rozmiarach i kształtach z dobrą elastycznością i adaptacją.
Parametry linii rozdzielczej i siły mogą być elastycznie dostosowywane do rzeczywistych potrzeb produkcyjnych.

Wydajna produkcja:
Pneumatyczny Depanelizer ma cechy wysokiej automatyzacji i prostej obsługi.
Może to znacznie poprawić wydajność produkcji PCBA i skrócić cykl produkcji.

Konstrukcja o niskiej stratzie:
Pneumatyczna metoda rozszczepiania może zminimalizować uszkodzenia i problemy z burrem na krawędzi PCBA.
Jest to korzystne dla poprawy wydajności PCBA i niezawodności kolejnych procesów.

Specyfikacja:

Nazwa produktu	Depanelisator PCB
Model	HS-310L
Wysokość części	Maksymalnie 40 mm
Wysokość części dołu	Maksymalnie 20 mm
Zaopatrzenie w powietrze	5 kgf/cm
Produkcja	12.5 tony brutto
Wydajna długość cięcia	1-360 mm
Rozmiar ostrza liniowego	36043,56 mm
grubość PCB	0.1mm~2.0mm ((Z gałęzią w kształcie) 0.1 mm ~1.0 mm ((bez gałęzi w kształcie litery V))
Materiał ostrza	Import wysokiej jakości narzędzia stalowe
Prędkość oddzielania	1-300 mm/s
Gęstość cięcia w kształcie litery V	00,3-3,5 mm
Zużycie powietrza	200-400 ((l/min)
Rozmiar maszyny	700325400 mm
Waga	130 kg
Odpowiednia deska	Wszystkie deski w kształcie V

Płyty aplikacyjne:

Guilotine Blade 40mm Height PCB Depaneling Equipment 400L/min 0

Guilotine Blade 40mm Height PCB Depaneling Equipment 400L/min 1

Wyposażenie do szybkiej pneumatycznej obróbki płyt PCB do precyzyjnych płyt SMD PCBA lub cienkich płyt 2

Wyposażenie do szybkiej pneumatycznej obróbki płyt PCB do precyzyjnych płyt SMD PCBA lub cienkich płyt 4
