Wysokiej prędkości 3-osiowa pojedyncza platforma stołowa PCBA Router Machine do montażu elektronicznego

Nazwa marki:	HSTECH
Numer modelu:	HS-RM-F500
MOQ:	1 SET
Cena £:	negotiable
Warunki płatności:	D/P, T/T, Western Union,
Zdolność do zaopatrzenia:	50 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Maszyna stołowa PCBA Router

Gwarancja:

1 rok

Kontrola:

Ekran dotykowy

Marka przekaźników:

Schneider

przełącznik optoelektroniczny:

Omron

Tworzywo:

Stop aluminium

System sterowania:

PLC

Zużycie energii:

200 W

Szczegóły pakowania:

Drzewna obudowa

Możliwość Supply:

50 zestawów miesięcznie

Opis produktu

Wysokiej prędkości 3-osiowa pojedyncza platforma stołowa PCBA Router Machine do montażu elektronicznego

Wprowadzenie maszyny:

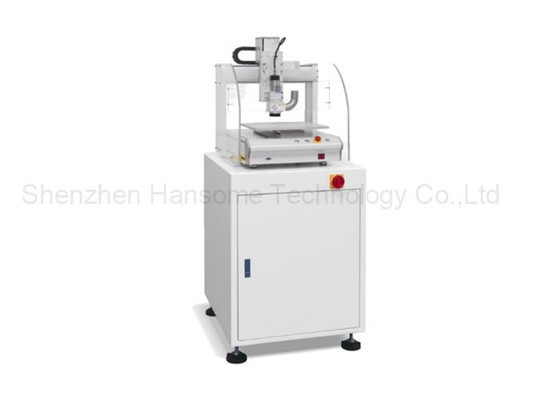

Ta maszyna RM-F500 to pionowa maszyna routerów PCB, w której ciało maszyny składa się z dwóch części, dolna część to konstrukcja, a górna część to system oddzielania płytek PCB z napędem 3 osi.System oddzielający użyć pudełka nauczyć do programowania ręcznego, więc trzeba ręcznie ustawić każdy punkt oznaczenia, to jest opłacalny system routerów PCB.

Kompaktny projekt

Cała maszyna ma niewielkie rozmiary, zajmując tylko 0,5-1m2
Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8528
Wygodne i elastyczne wdrożenie w laboratorium lub małym warsztacie produkcyjnym

Wysokiej precyzji obróbki

Przyjmowanie wysokiej precyzji systemu CNC i napędu serwomotora
Zdolny do osiągnięcia dokładności pozycjonowania ±0,05 mm i dokładności pozycjonowania powtarzanego ±0,1 mm
Zapewnienie stabilnej i niezawodnej jakości przetwarzania płyt PCBA

Cięcie wielofunkcyjne

Może wykonywać cięcie obwodu PCB, wiercenie, frezowanie i inne przetwarzanie
Wspieranie przetwarzania płyt PCBA z różnych materiałów, takich jak FR4, CEM-3, itp.
Przystosowane do szybkiego przetwarzania małych partii płyt PCBA

Inteligentne sterowanie

Przyjęcie przyjaznego interfejsu obsługi ekranu dotykowego
Programowanie online parametrów przetwarzania i monitorowanie procesu przetwarzania w czasie rzeczywistym
Wspieranie wielu metod pobierania, takich jak USB i sieć

Automatyczne projektowanie

Zintegrowane automatyczne załadunek i rozładunek, chłodzenie przepływem powietrza i inne funkcje
Znacznie poprawić wydajność przetwarzania i zmniejszyć koszty pracy
Zestaw z osłoną na pył i innymi urządzeniami ochronnymi

Łatwe w utrzymaniu

Części można szybko rozebrać do codziennej konserwacji
Przyjmowanie standardowych części mechanicznych, łatwo uzyskać części zamienne i niedrogie
Długa żywotność, nadająca się do długotrwałego użytkowania przez małe i średnie przedsiębiorstwa

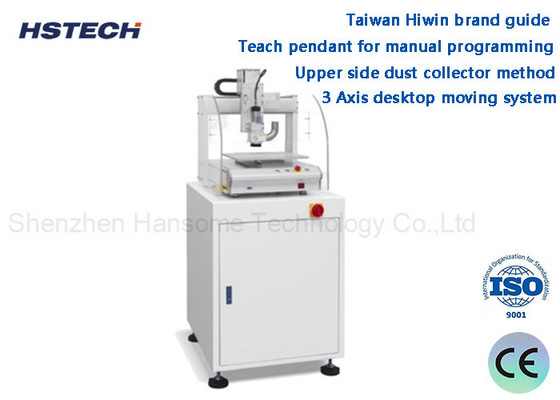

Charakterystyka:

System przemieszczania biurkowego 3 osi.
Naucz mnie programowania ręcznego.
Wysokiej prędkości węzeł sterujący, prędkość 20000~40000 obr./min.
Taiwan Hiwin Brand Guide, upewnij się, że układ ruchu jest precyzyjny i płynny.
Metodę zbieracza pyłu z górnej strony, upewnij się, że platforma jest czysta.
Odpowiednie do rozwijania linii prostej, łuku i okrągłych płyt połączonych.
Zamknięta sala operacyjna, ochrona i niski hałas.

Specyfikacja:

Model	RM-F500
Struktura	Jednorazowy wrot, jedna platforma
Wydajność cięcia	270220mm ((xY)
Rodzaje cięcia	Prosta linia, łuk, okrągła
Prędkość ruchu	Oś X/Y/Z 30025090mm/s
Metoda zbierania pyłu	Kolekcja górna
Węgiel	20000~40000 obr./min
Węzeł routingu	Max40000 obrotów na minutę
Prędkość cięcia	Zmiana prędkości:
Dokładność cięcia	± 0,03 mm
Dokładność powtarzania	± 0,01 mm
Programowanie	Pudełko nauczania
Połączenie zewnętrzne	USB
Zestaw routerów	obrócacz frezarniczy,φ0,8~φ3,0 lewy obrót,Shank Tungsten Steel
Zasilanie	220V/110V,50/60Hz
Grubość deski	0.8-3 mm
Rozmiar odbiornika pyłu	600500500 mm
Moc zbiornika pyłu	750W, 1 KM
