Zawierający projekt PCB Turn Conveyor PCB Sprzęt do obsługi z SMEMA Kompatybilny

Zawierający projekt PCB Turn Conveyor PCB Sprzęt do obsługi z SMEMA Kompatybilny

Wprowadź

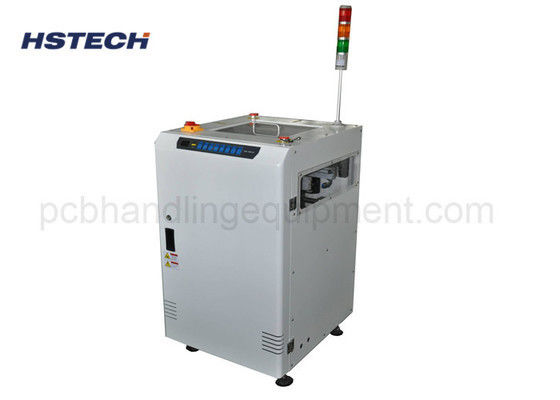

PCB Turn Conveyor to urządzenie do automatycznego obracania i transportu płytek drukowanych (PCB).

Funkcja:
Automatycznie odbiera i przesyła PCB w celu uzyskania ciągłej produkcji.
Zgodnie z wymaganiami procesu PCB obraca się dokładnie o 180 stopni.
Współpraca z następnym sprzętem procesowym w celu osiągnięcia efektywnego przenoszenia PCB.
Sterowanie programowalne, elastyczne do dostosowania do PCB o różnych rozmiarach i kształtach.

Główna cecha:
Używaj stabilnych i niezawodnych mechanizmów przenoszenia, takich jak pasy lub rolki.
Wbudowany precyzyjny mechanizm obrotowy może precyzyjnie kontrolować kąt obrotu.
Prędkość transmisji jest regulowana i zsynchronizowana z rytmem przepływu procesu.
Sprzęt ma kompaktową strukturę, niewielki zasięg i łatwo można go zintegrować z linią produkcyjną.
Wyposażone w urządzenia zabezpieczające, takie jak bariery świetlne, zatrzymania awaryjne itp.
System sterowania PLC można zaprogramować do automatycznej pracy.

Główny element:
Mechanizm przenoszenia: takie jak pasy lub rolki, stosowane do przenoszenia i przenoszenia PCB.
Mechanizm obrotowy: Wykorzystuje elementy napędowe, takie jak silniki lub cylindry, do obrotu o 180 stopni.
Czujnik: wykrywa informacje o pozycji PCB w celu zapewnienia dokładnej rotacji.
System sterowania PLC: programowanie do automatycznego sterowania i monitorowania danych.
Urządzenia ochrony bezpieczeństwa: takie jak sieci świetlne, wyłączniki awaryjne itp.

Scenariusze zastosowań:
Linia produkcyjna SMT: przewracanie PCB pomiędzy lutowaniem z powrotem, inspekcją AOI i innymi procesami.
Proces wiercenia: przed i po wierzeniu obracać PCB o 180 stopni.
Linia produkcyjna do opryskiwania cyny: PCB jest odwracana przed i po opryskaniu cyny.
Badanie kontrolne: Przewrócenie PCB przed i po zastosowaniu urządzenia badawczego.

Cechy

1, Zamknięta konstrukcja z wbudowanym ograniczaczem momentu obrotowego zapewnia wysoki poziom

Bezpieczeństwa.

2Górne osłony sejfu można otwierać przy każdym dostępie do sprzętu podczas

Wsparcie.

3Użyj przyjaznego przycisku.

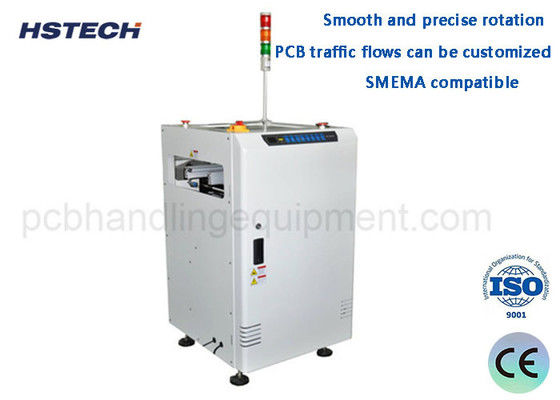

4, płynne i precyzyjne obrotowe.

5Minimalizuj przerwy między przenośnikami.

6, przepływy ruchu PCB mogą być dostosowane.

7, Gładka i równoległa regulacja szerokości ((szruby ołowiane).

8- Kompatybilny z SMEMA.

Specyfikacja
