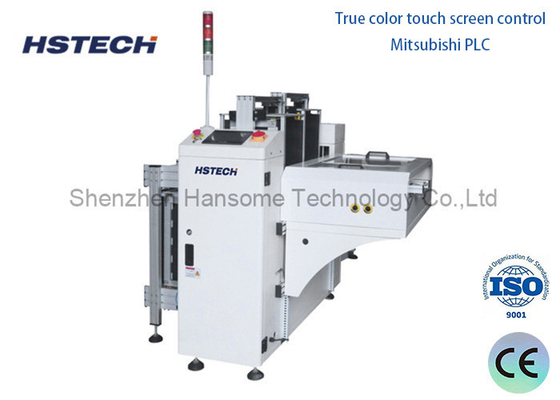

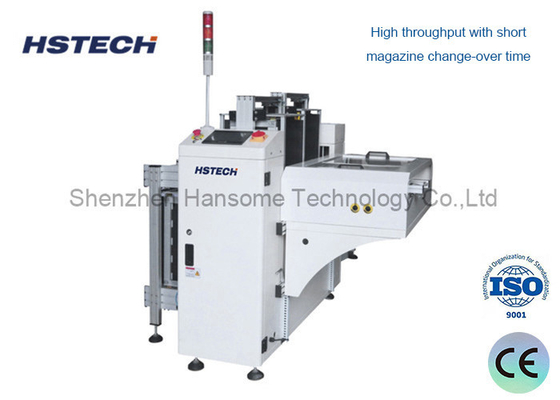

Wygodne urządzenie do obsługi płyt PCB z dwoma szybami z wyświetlaczem wieży dla łatwego monitorowania

Wygodne urządzenie do obsługi płyt PCB z dwoma szybami z wyświetlaczem wieży dla łatwego monitorowania

Nazwa marki: HSTECH
Numer modelu: HS-250DULD
MOQ: 1 SET
Cena £: negotiable
Warunki płatności: T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia: 100 zestawów miesięcznie
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
CE
Nazwa produktu:
Urządzenie rozładowujące PCB z podwójną szyną
Kolor:
Biały
PLC:
Mitsubishi
przekaźnik:
Schneidera
Przełącznik optoelektryczny:
Omronie
Marka kierowcy:
Znaczy dobrze
Szczegóły pakowania:
Opakowanie drewniane, z pianką
Możliwość Supply:
100 zestawów miesięcznie
Opis produktu

Wyświetlacz wieżowy urządzenie do obsługi płyt PCB z podwójnymi szybami do łatwego monitorowania



Ta maszyna jest podwójnie szynowa, używana do zbierania PCB do magazynów.



Specyfikacja



Model HS-250DULD
Wymiar PCB (50*50) ~ 350*250 mm
Rozmiar magazynu 355*320*565 mm
Czas ładowania PCB Około 6.
Czas wymiany magazynu Trzydzieści
Zasilanie AC100-230V, jednofazowa, maks 300A
Zaopatrzenie w powietrze 4-6 barów, maks. 10L/min
Wysokość transportu 900±20 mm
Kierunek transportu L do R lub R do L9 (nieobowiązkowe)
grubość PCB Min 0,4 mm
Ilość magazynu Najwyższy 1pc, niższy 1pc, lub dostosowany
Opcje wysokości stopnia 1-4 ((10 mm odległości)
Wymiar maszyny 1460*1500*1200 mm
Waga Około 210 kg



Cechy



1, Prawdziwy kolor sterowania ekranem dotykowym

2, Mitsubishi PLC

3Pojemność magazynu: górna, dolna lub dostosowana

4, Selektywny rozstaw: 10mm, 20mm, 30mm, 40mm

5, kierunek transportu PCB: L - R lub R - L,opcjonalnie

6, Wybór trybu ruchowego/automatycznego

7, przednia lub tylna szyba, nieobowiązkowa

8, Standardowa wysokość dla zastosowań SMT ((920±20mm)

9, wyświetlacz świateł wieży

10, sygnał SMEMA



Opis pracy

Zgodnie z rozpoznawaniem sygnału automatycznie zbierać tablicę NG i tablicę OK odpowiednio do dwóch skrzyń podnoszących; kolektor tablic NGOK i AOI on-line,po ocenie wykrycia AOI dobrego (OK) i wadliwego (NG) wyjścia różnych sygnałów, sygnały wysyłane do dolnego kolektora NGOK, kolektora NGOK do odbierania sygnałów przesyłanych przez AOI do dokonywania osądów, PCB zostanie automatycznie sortowane!Materiał OK i NG przechowywany w ramie;
Przykładowo: AOI wysyła sygnał OK poprzez orzeczenie NGOK do ruchomego wózka z płytami odpychającymi bezpośrednio do ramy wózka podnoszącego OK;AOI wysyła sygnał NG przez orzeczenie NGOK do wózka ruchomego i przekazuje go do tylnej części ramy wózka dźwigowego NG..
