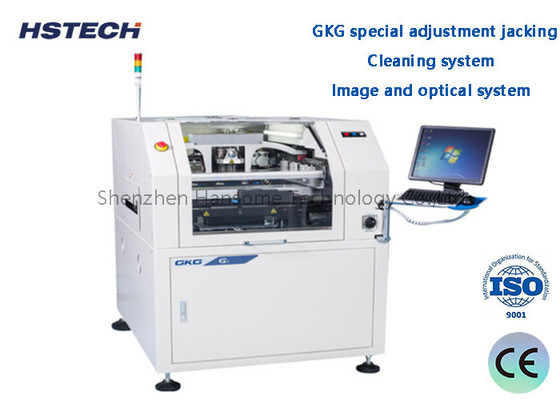

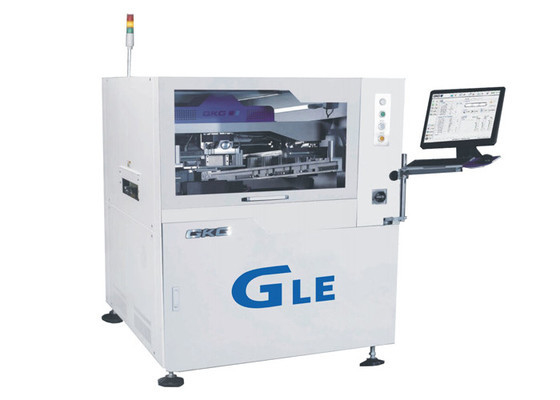

Dysk dotykowy 2D automatyczny drukarka z szablonami przy użyciu systemu Windows XP/Win7

Dysk dotykowy 2D automatyczny drukarka z szablonami przy użyciu systemu Windows XP/Win7

Wprowadzenie

Automatyczna drukarka stencil to wydajny sprzęt stosowany do nakładania pasty lutowej na płyty drukowane.Jest jednym z kluczowych urządzeń w procesie montażu SMT (Surface Mount Technology)Używa się go do dokładnego nakładania pasty lutowniczej na podkładki na PCB w celu osiągnięcia lutowania komponentów i PCB w kolejnym procesie patch.

wprowadzenie do automatycznych maszyn do druku szablonami

Struktura urządzeń: Automatyczne maszyny do druku szablonami składają się zazwyczaj z następujących głównych elementów:

Biuro pracy:wykorzystywane do wspierania i pozycjonowania PCB.
Urządzenie mocujące stalowe siatki:Używane do naprawy stalowej siatki.
Głowa druku:Odpowiada za równomierne nakładanie pasty lutowej na podkładki na PCB.
System widzenia:stosowane do wspomagania pozycjonowania i kalibracji pozycji druku.

Zasada działania

Przygotowanie: Umieścić PCB na stole roboczym i ustawić i ustawić zgodnie z rozmiarem PCB i oznaczeniami pozycjonowania.
Przygotowanie szablonów: Przymocuj szablon do urządzenia i upewnij się, że jest zrównany z płytą PCB.

Pozycjonowanie i kalibracja: W celu zapewnienia dokładności i precyzji druku należy wykorzystać system wizualny do pozycjonowania i kalibracji płyty PCB i szablonu.

Zastosowanie pasty lutowej: uruchomienie automatycznej drukarki, głowica drukarka równomiernie nakłada pasty lutowej na szablon,a następnie zrywa pastę lutową przez otwory szablonu tak, że może być dokładnie stosowane do podkładek PCB.
Rozładowanie PCB: Po zakończeniu drukowania zestaw PCB pokryty pastą lutową należy usunąć z stanowiska pracy.

Funkcje i cechy

1Wysoka precyzja i powtarzalność: automatyczna drukarka na szablony posiada głowicę druku o wysokiej precyzji i precyzyjny system widzenia,który może osiągnąć równomierne stosowanie pasty lutowej na podkładkach i wysoce spójne wyniki druku.

2.Szybka regulacja i adaptacja: automatyczne drukarki szablonowe mają zazwyczaj funkcje szybkiej regulacji i automatycznej konfiguracji, które mogą dostosowywać się do różnych rozmiarów i typów płyt PCB,oraz różne wymagania dotyczące grubości pasty lutowej.

3Pozycjonowanie wizualne: Automatic stencil printing machines equipped with vision systems can detect and calibrate in real time during the printing process through image processing and auxiliary positioning functions to ensure the accuracy of the printing position.

4Wysoka wydajność produkcji: w porównaniu z półautomatyczną lub ręczną drukiem, automatyczne maszyny do druku szablonami mogą osiągnąć szybki i ciągły proces druku, zwiększyć wydajność produkcji,i zmniejszyć czas pracy ręcznej i koszty pracy.

Specyfikacja
