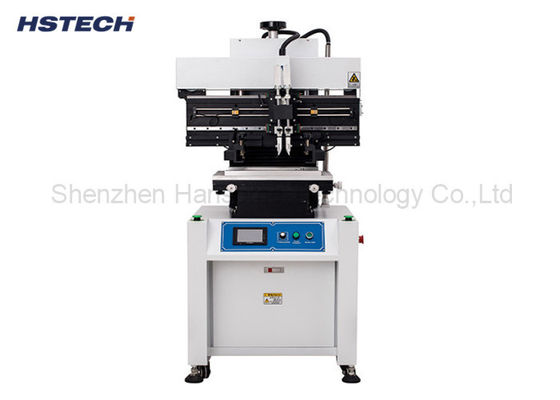

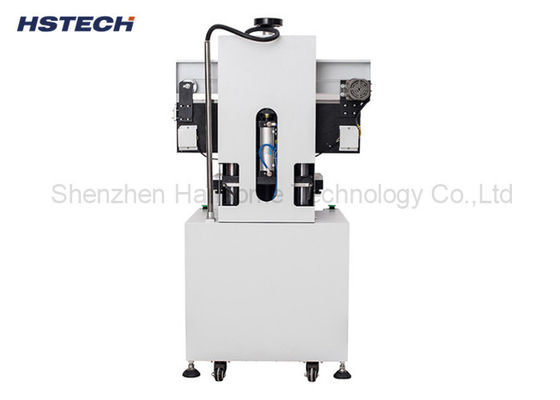

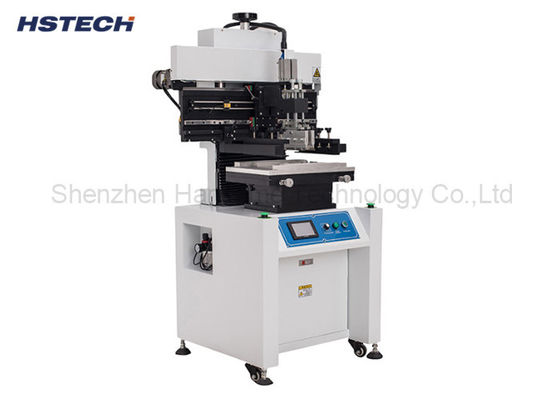

Jednorazowa półautomatyczna drukarka ekranowa Maszyna do lutowania pasty lutowej do drukowania pasty lutowej ze skraperem

Jednorazowa półautomatyczna drukarka ekranowa Maszyna do lutowania pasty lutowej do drukowania pasty lutowej ze skraperem

Wprowadź
Półautomatyczny drukarz pasty lutowej to urządzenie stosowane do nakładania pasty lutowej na płyty drukowane. It is an important step in the SMT (Surface Mount Technology) assembly process and is used to accurately apply solder paste to the pads on the PCB so that components can be soldered to the PCB in the subsequent patch process.

Poniżej przedstawiono ogólne wprowadzenie do półautomatycznych maszyn do druku pasty lutowej:

1Struktura urządzeń: półautomatyczne maszyny do druku pasty lutowej składają się zazwyczaj z następujących głównych elementów:
Stolik roboczy: używany do podtrzymania i pozycjonowania PCB.
2.Printing Squeegee: Odpowiada za równomierne nakładanie pasty lutowej na podkładki na płytce PCB.
3.Urządzenie do mocowania szablonów: Używane do mocowania szablonów do druku w celu zapewnienia dokładnego zastosowania pasty lutowej.


Specyfikacja

Cechy

1Maszyna przyjmuje system sterowania PLC.
2Maszyna wbudowana wCzterocyfrowy licznik.
3Konstrukcja pionowa: ramka ekranu podnoszona i opuszczana pionowo przez prąd elektryczny, napędzający poprzeczny ruch głowicy drukarskiej w lewo i w prawo przez przewodnik liniowy.
4Ramę ekranu można regulować w górę i w dół, aby odpowiadać różnej wysokości.
5Czteropunktowe ustawienie szablonów, dokładność druku ±0,02 mm, elastyczna rama szablonów, można używać różnych rozmiarów szablonów.

6, Squeegee może być regulowany, wygodny dla bezłowiowej szkrabki ze stali nierdzewnej, 200-350options.

7, elastyczny kciuk PIN do pozycjonowania PCB, może drukować podwójne PCB.

8, ekran dotykowy LED może regulować prędkość skraplacza, również użyć wysokiej jakości HIWIN marki przewodnika liniowego.

9, skraper lewy i prawy regulacja użyć częstotliwości konwerter sterowanie, może ustawić prędkość druku na ekranie, upewnij się, że prędkość druku jest konsekwentna,Następnie grubość druku bardziej równomiernie.
zasada działania:

1Przygotowanie: umieszczenie PCB na stole roboczym i ustawienie i ustawienie zgodnie z rozmiarem PCB i oznaczeniami pozycjonowania.
2Przygotowanie szablonów: Umieść wydrukowany szablon (zwany również szablonem) na urządzeniach szablonowych i upewnij się, że jest wyrównany z płytą PCB.
3Aplikacja pasty lutowej: uruchomić półautomatyczną drukarkę pasty lutowej, przesuwać szkrab drukowania płynnie przez szablon, szkrabić pasty lutowej równomiernie przez otwory szablonu,i nakładać pastę lutową na podkładki PCB przez otwory szablonu.
4. Rozładowanie płytek PCB: po zakończeniu druku, zdejmuj płytki PCB pokryte pastą lutową z stołu roboczego.


Funkcje i cechy:

1Dokładność i powtarzalność: półautomatyczna drukarka pasty lutowej ma wysoką dokładność i powtarzalność, zapewniając równomierne stosowanie i spójność pasty lutowej na podkładkach.
2.Przystosowanie i dostosowalność: Ściskacz do druku i szablon można dostosować do różnych rozmiarów i typów płyt PCB, a także do różnych wymagań dotyczących grubości pasty lutowej.
3Łatwe w obsłudze: Półautomatyczna drukarka pasty lutowej jest stosunkowo prosta w obsłudze.Musisz tylko dokonać odpowiednich dostosowań i ustawień zgodnie z wymaganiami PCB i pasty lutowej, a następnie naciśnij przycisk Start, aby rozpocząć proces drukowania.
4Wydajność produkcji: w porównaniu z ręcznym drukiem pasty lutowej, półautomatyczne maszyny do druku pasty lutowej mogą poprawić wydajność produkcji i zmniejszyć czas pracy ręcznej i koszty pracy.
