Automatyczny router PCBA z wykrywaniem pęknięcia noża

Nazwa marki:	HSTECH
Numer modelu:	RM-F550
MOQ:	1 SET
Cena £:	negocjowalne
Warunki płatności:	T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	50 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Router PCBA w trybie offline

Platforma:

Podwójne.

Platforma robocza:

300*350mm

Dokładność powtarzania:

±0,01

dokładność cięcia:

±0,03

Wymiar maszyny:

1200*1050*1440mm (dł.*szer.*wys.)

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

50 zestawów miesięcznie

Opis produktu

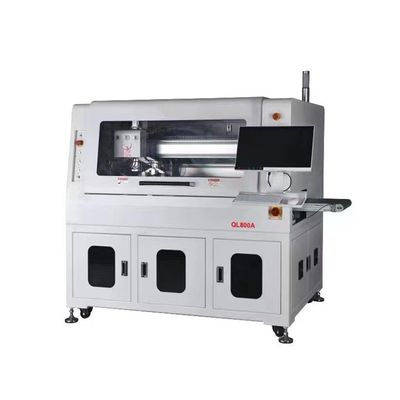

Automatyczny router PCBA z wykrywaniem pęknięcia noża

Wprowadzenie

Ta maszyna to automatyczna maszyna do sterowania PCBA, PCBA jest zainstalowana z gipsem do automatycznego sterowania dolną stroną,i po kierowaniu maszyny użyć szczeliny wysysające do wyboru i umieścić PCBA z jig razem, używany do oddzielenia otworu pieczętowego, PCB krzywej i innych nieregularnych połączonych PCB.

System obsługi oprogramowania w języku chińskim/angielskim

Niemiecka marka Basler aparat wysokiej prędkości cały panel fotografia tryb programowania

Wyposażone w narzędzie automatycznego sterowania (bitowe) zmiany, wykrywanie awarii narzędzia, funkcja korekty wysokości narzędzia

Kontynuacja pracy przy dwóch stołach w celu poprawy wydajności produkcji

Cechy

1Wybierz i umieść PCBA.

2- Odcięcie dolnej części.

3Podwójna platforma.

4Z wykrywaniem złamanego noża.

5Podłącz automatyczną linię produkcyjną.

6, funkcji statystyk SPC i dopasowania do systemu ERP.

7, może być wyposażony w automatyczną zmianę narzędzi, funkcję wybuchoodporną odkurzacza i funkcję monitorowania objętości powietrza.

Szczegóły techniczne

Model	QL800A
Maksymalny rozmiar PCB	260x340 mm
Min rozmiar PCB	50x50 mm
grubość PCB	00,4-6 mm
Wysokość przekładni	900±50 mm
Kierunek transportu	Z lewej na prawo.
Prędkość transportu	1500 mm/s (maksymalnie) regulowane
Tryb ładowania	Ścieżka przewodnia typu sekcji
Dostosowanie szerokości szyny	Automatyczne
Interfejs komunikacji	SMEMA
Pozycjonowanie PCB	Pozycjonowanie urządzeń
System zbierania	Odbiór wysysacz próżniowy
Węzeł cięcia/prędkość	60,000 obrotów/min, marka niemiecka ((nieobowiązkowe 100,000 obrotów/min, marka niemiecka)
Rodzaj chłodzenia	Samochłodzony typ
Automatyczna zmiana narzędzia	opcjonalnie
Sprawdź nóż.	- Tak, proszę.
Prędkość oddzielania	5-100 mm/s
Dokładność cięcia	± 0,05 mm
Zestaw frezowy	φ0,8~φ3,0 obrót po prawej stronie, łodyg stału wolframowego
Dokładność pozycjonowania	±0,1 mm
Prędkość ruchu koordynowana	1000 mm/s
Rodzaj tablicy	Jednostka transportowa pasów ESD / jednostka przesyłająca panele partiowe
Zbieranie odpadów	Zbieranie odpadów z szaf
Programowanie procedur	GERBER grafika import / edycja programu poprzez system wizualny
Zaopatrzenie w powietrze	5-8 kg/cm3
Zasilanie	AC380V, 50/60Hz, 3KW
Rozmiar maszyny	1500 x 850 x 1600 mm
Waga	Około 800 kg

Rozmiar maszyny

HSTECH

Podstawowe rozmiary szlaku i odbiornika pyłu

HSTECH

Doskonały system CCD z kamerą do obrazowania, soczewką moriteksową i źródłem światła pomiarowo-pozicyjnego, wspierający kalibrację, kompensację i pozycjonowanie maszyny,z dużą stabilnością i zdolnością przeciwdziałania zakłóceniom.

HSTECH

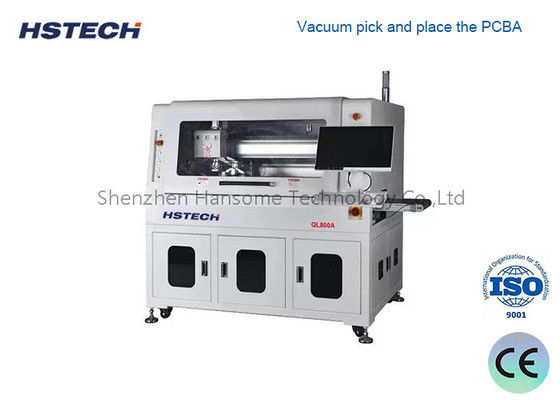

Wzmocniony odkurzacz próżniowy do zbierania, umieszczania, rozładunku i produkcji.

HSTECH

Kompozytowy system rozładunku, wykorzystuje antystatyczny pasek ESD do transportu oddzielnego produktu na górnej stronie, a odpady są transportowane na dolnej stronie, oszczędzając dużo miejsca tą metodą.

HSTECH

Automatyczny router PCBA z wykrywaniem pęknięcia noża 5
