4 osi sterowania ruchem Offline PCBA Router Machine z podwójną platformą X/Y Axis 1000mm/S

4 osi sterowanie ruchem podwójna platforma offline PCBA Router Machine z osią X/Y 1000mm/S

Wprowadzenie maszyny


Router PCBA-RM-F550 to nowo opracowana routerka, która służy do rozmieszczania całych zespołów płytek drukowanych (PCBA) w pojedyncze płyty PCBa.Maszyna przyjmuje bardzo stabilną platformę, aby zapewnić precyzję pracy, wielkość platformy roboczej wynosi 300*350 mm.

Ma większą opcję platformy o wymiarach 400*600mm. Maszyna zapewnia przyjazne dla użytkownika "wizualne" programowanie dla szybkiego i dokładnego programowania online, a także może wykryć proces depenelowania.

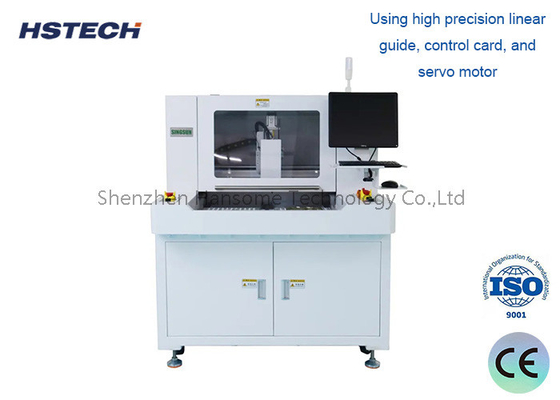

Ten separator PCB przyjmuje serwo silnik x,y,z i układ napędowy i śrubę kulkową, liniowy rurociąg gwarantujący płynną i precyzyjną pracę maszyny, dokładność ruchu mniejsza niż 0,01 mm, dokładność ruchu niż 0.05 mm.
Rotacyjna konstrukcja podwójnej stacji roboczej umożliwia ciągły bieg, znacznie poprawiając wydajność produkcji. Maszyna jest wyposażona w CCD o wysokiej rozdzielczości.użyć bezpośredniego nauczyć metody programowania z krzyżowym kursorem CCD, bardzo łatwe w obsłudze, oprogramowanie może wykonywać polecenie punktu, linii, łuku, koła itp. do cięcia różnych kształtów tablicy, ma funkcję pozycjonowania znaków,może automatycznie skorygować przesunięcie współrzędnych w przypadku zmiany pozycji PCB.Przemysłowy komputer z systemem Windows i w pełni angielskim oprogramowaniem samodzielnie opracowanym sprawia, że programowanie i obsługa są bardzo proste.Odkurzacz cichy zewnętrzny zapewnia czyste i nisko hałasowe środowisko pracy .Szybki obcinanie może być stosowane jako 2 lub 3 sekcji, wystarczy ustawić parametr na sofeware, to znacznie wydłużył żywotność cięcia frezowego.Wyposażone w antystatyczny wentylator jonizujący, który może eliminować stan statyczny i usuwać pył

Główne cechy

2, 4-osiowe sterowanie ruchem oparte na wysokiej rozdzielczości układzie CCD, wykorzystanie podwójnej platformy w celu zwiększenia wydajności produkcji.

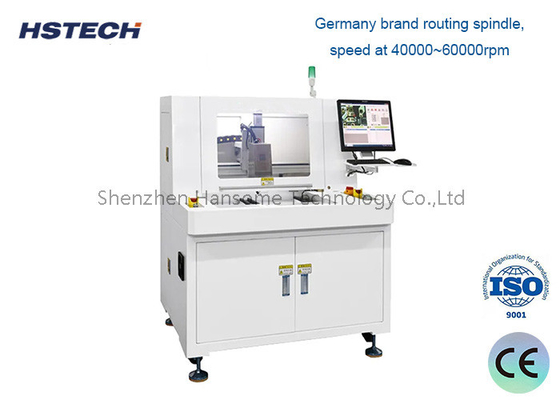

3, Węzeł sterujący marki niemieckiej, prędkość 40000~60000 obr./min.

4, Taiwan Hiwin marki przewodnik, upewnij się, że system ruchu precyzja i gładkość.

5, monitorowanie życia narzędzia. Po cięciu cięcia pewnej odległości, automatycznie wzrośnie i spadnie do pozycji innego nieciętego ostrza.
6, nadaje się do rozwijania płyt linii prostej, łuku i okrągłych płyt połączonych.

7, Podłoże PCB jest umieszczane przez dwuetapowe ciągłe przesuwane przetwarzanie w celu skrócenia czasu oczekiwania i zwiększenia produkcji.

Świętość

Szczegóły maszyny
