Układ sterowania PLC na ekranie dotykowym Urządzenie obsługujące rozładowarki PCB z możliwością ładowania 6 magazynów

Nazwa marki:	HSTECH
MOQ:	1SET
Cena £:	negotiable
Warunki płatności:	D/P, T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	200 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Urządzenie rozładowujące dwugąsienicowe

Gwarancja:

1 rok

Kontrola:

Ekran dotykowy

przełącznik optoelektroniczny:

Omronie

Materiał:

Stop aluminium

Zastosowanie:

Zestaw elektroniczny

System sterowania:

PLC

Zużycie energii:

200 W

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

200 zestawów miesięcznie

Opis produktu

Układ sterowania PLC na ekranie dotykowym Urządzenie obsługujące rozładowarki PCB z możliwością ładowania 6 magazynów

Wprowadź:

Maszyna do ładowania SMT jest rodzajem sprzętu produkcyjnego potrzebnego do produkcji SMT i przetwarzania produktów elektronicznych.Jego główną funkcją jest umieszczenie niezamontowanej płyty PCB w maszynie do ładowania SMT i automatyczne wysyłanie płyty do maszyny do ssaniaNastępnie urządzenie ssanie automatycznie umieszcza PCB na torze maszyny do drukowania pasty lutowej i wysyła go do maszyny do drukowania pasty lutowej.

Wykonanie operacji szczotkowania pasty lutowej:

1Włącz zasilanie, włącz przełącznik.

2. Ustawić szerokość szyny przewodniej, dopóki nie będzie zgodna z szerokością płyty PCB, która ma zostać wyprodukowana.

2. Ustawienie liczby kroków podawania na desce i pozycji punktu wyjścia na desce (muszą być w stanie ręcznym, a platforma podnosząca jest w pozycji dolnej granicy):

1. Ustawienie odległości kroku: naciśnij przycisk, aby wybrać ton 1 2 3 4

2Korekta zarządu:

3. Ręcznie ustawić pręt w środku PCB do produkcji.

4. Potwierdzić, że maszyna może podawać płynnie płytę (pozycja punktu wyjścia płyty)

5. Wciśnij automatyczny klawisz (przejście na automatyczny)

6. Naciśnij przycisk resetowania (platforma podnosząca automatycznie spada do dolnego punktu granicznego, a następnie podnosi się do pozycji pierwszego punktu uwolnienia płyty)

7.Stany automatyczne

Charakterystyka:

1System sterowania PLC

2Projektowanie podwójnych torów i podwójnych platform podnośnych

3, 6 magazynów ładowania

4, Zaprojektowany obwód gazowy do przenoszenia PCB płynnie i stabilnie

5, Standard SMEMA

Specyfikacja:

Rodzaj	DU-250	DU-300	DU-400	DU-500
Zasilanie	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz
Zaopatrzenie w powietrze	5 kgf/C M2	5 kgf/C M2	5 kgf/C M2	5 kgf/C M2
Rozmiar PCB ((mm)	350*50~250	445*50~330	530*50~390	535*50~460
Wskazówka PCB	z lewej do prawej lub z prawej do lewej	z lewej do prawej lub z prawej do lewej	z lewej do prawej lub z prawej do lewej	z lewej do prawej lub z prawej do lewej
Wielkość magazynu ((mm)	335320565	460400565	535460565	535530565
Odległość stopni (mm)	10,20,30,40	10,20,30,40	10,20,30,40	10,20,30,40
Wysokość transportu ((mm)	900±20	900±20	900±20	900±20
Prędkość transmisji	6 m/s	10 m/s	10 m/s	10 m/s
Moc silnika głównego	440 W	440 W	440 W	440 W
Rozmiar maszyny ((mm)	151015301250	191016301250	216017601250	216019001250
Waga ((kg)	320	350	380	410

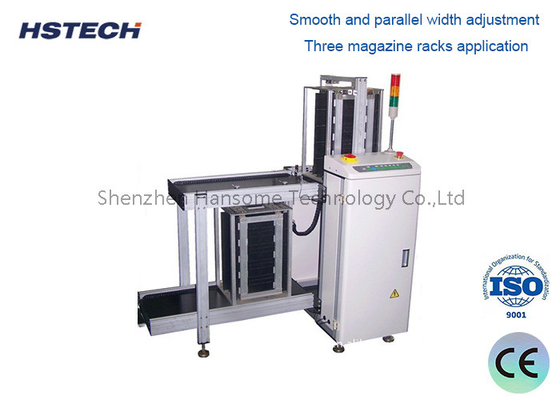

Układ sterowania PLC na ekranie dotykowym Urządzenie obsługujące rozładowarki PCB z możliwością ładowania 6 magazynów 2

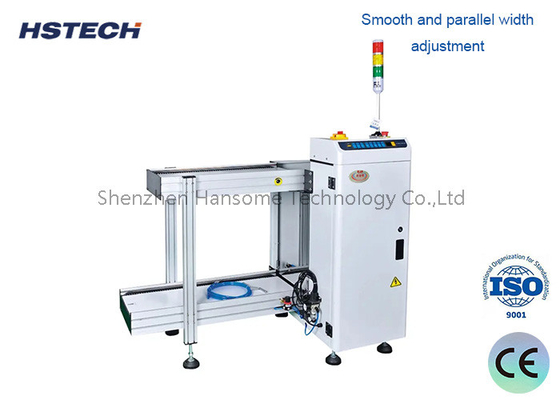

Układ sterowania PLC na ekranie dotykowym Urządzenie obsługujące rozładowarki PCB z możliwością ładowania 6 magazynów 3

Układ sterowania PLC na ekranie dotykowym Urządzenie obsługujące rozładowarki PCB z możliwością ładowania 6 magazynów 4
