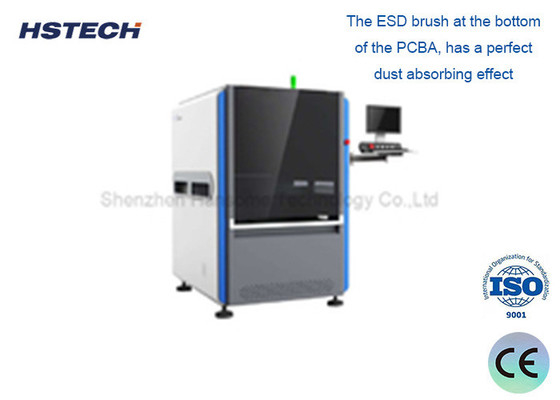

System CCD Inline PCB Router Machine dla precyzji i czystości

100000 obrotów na minutę Spindle CCD System Inline PCB Depaneling Router Machine bez Jig

Wprowadzenie

Maszyna ta jest w pełni automatycznym systemem routerów w linii, z ładowarką i rozładowarką do linii testowej ATE, szybkim wrotkiem, niską siłą naprężenia do cięcia PCBA i zapewnienia precyzji i czystości.

Cechy

1, Użyj Niemiec Sycotec Spinde, Max 1000000 obrotów na minutę i funkcji automatycznego przełączania narzędzi.
2Szczotka ESD na dole PCBA, ma doskonały efekt absorpcji pyłu.
3Doskonały system CCD z kamerą obrazowania, soczewką Moritex i źródłem światła na poziomie pomiarowym, wspierającym kalibrację,kompensację i pozycjonowanie maszyny,z dużą stabilnością i zdolnością anty-zakłócenia.
4Doskonałe rozwiązanie routingu bez Jig, obsługa rozmiaru PCB 20 * 20 ~ 350 * 350 mm, a urządzenie pick-up może szybko usunąć i zainstalować, wysoką niezawodność i niskie koszty.
5, standardowy repertuar narzędzi z trzema rodzajami 3,175 narzędzi, z których każde ma 10 sztuk w środku.
6Rozwiązanie rozładunkowe1: PCBA po cięciu, zostanie umieszczone na pasie ESD, a następnie wprowadzone do linii testowej lub montażowej.Rozwiązanie rozładunkowe 2: Za pomocą jednostki rozładunkowej partii, zacisk zacisknie pudełko na tacę.

7, fresownik jest napędzany przez szybki wrot z zaletami zmniejszonej siły cięcia, wysokiej dokładności, niskiego hałasu i nadaje się do wszystkich kształtów pcba, takich jak okrągła, prosta, typ L lub U,kształty kwadratowe i łukowe.
8, Win7/Win10 system wersja angielska

Specyfikacja

Rozmiar maszyny

Szczegóły

1, Automatyczna zmiana narzędzia do cięcia 2, wykrywanie pękniętego noża 3, automatyczny tryb produkcji

4Funkcja statystyki SPC i dopasowanie systemu ERP

5Opcjonalnie do wybuchoodpornego odbiornika próżniowego i monitora objętości powietrza

Doskonały system routingu PCBA bez Jig do naprawy deski, wsparcie 20x20 ~ 350x350mm rozmiar pcb, a urządzenie pick-up może zrozumieć

szybkie usuwanie i instalowanie, wysoka niezawodność i niskie koszty.

Rozładowanie pasów ESD w linii

Rozwiązanie rozładunkowe 1: PCBA po oddzieleniu umieszcza się na pasie ESD, a następnie wprowadza się go do linii testowej/montażowej.

Rozwiązanie rozładunkowe 2: W przypadku jednostki rozładunkowej partii ARM710-1 zacisk umieszcza się na pudełku taczowym ARM710.
