szczegółowe informacje o produktach

Do domu produkty

Automatyczne doprowadzenie do dołu i zbieranie pyłu dla maszyny PCB Router

Automatyczne doprowadzenie do dołu i zbieranie pyłu dla maszyny PCB Router

Nazwa marki:	HSTECH
Numer modelu:	CM-610
MOQ:	1 SET
Cena £:	negotiable
Warunki płatności:	T/T, Western Union, MoneyGram, D/P
Zdolność do zaopatrzenia:	50 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Maszyna routera PCBA

Karmienie:

Zasilanie szuflady

Platforma robocza:

Podwójne, można połączyć jako jedną platformę

Funkcja:

Oddzielenie płytki PCBA

Materiał:

Mata arkuszowa

Kolor:

Pomarańczowy, szary

Szczegóły pakowania:

Obudowa drewniana, ochrona piankowa

Możliwość Supply:

50 zestawów miesięcznie

Podkreślić:

Automatyczna maszyna do routingu PCB

Automatyczna maszyna do zbierania pyłu

Opis produktu

Jednorazowa platforma Offline PCB Router Auto Depaneling PCBA Machine Cutting

Opis

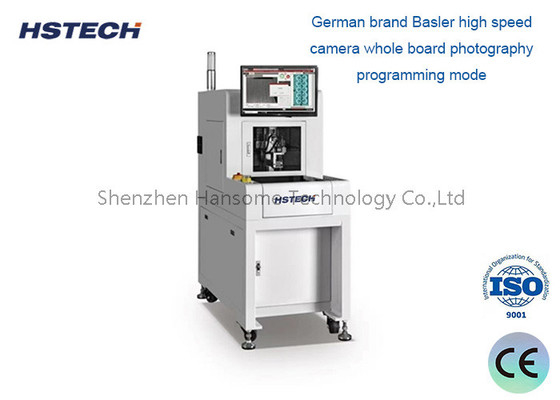

Maszyna ta jest automatyczną maszyną do routingu PCBA stojącą na podłodze, działa na jednej platformie, wykorzystując PC do programowania, automatycznego routingu dołu i zbierania pyłu dołu.Maszyna wykorzystująca szybki wrot ruchu, przymocować PCBA z jig, aby oddzielić otwór pieczętowania, PCB krzywej i inne nieregularne podłączone PCB.

Cechy

1System operacyjny oprogramowania chińskiego/angielskiego.

2.Niemiecka marka Basler wysokiej prędkości kamera całego planszy fotograficznego trybu programowania.

3.Zapewnione automatyczne zmienianie narzędzia do sterowania (bit), wykrywanie awarii narzędzia, funkcja korekty wysokości narzędzia.

4.Praca przy jednym stole, może być również wykorzystywana w połączeniu dwóch maszyn, podczas gdy urządzenia mogą być bezzałogowe obsługiwane przez robota, znacznie poprawiając wydajność produkcji.

Zastosowanie
Inteligentny router pełnego widzenia nadaje się do elektroniki użytkowej, elektroniki domowej, elektroniki motoryzacyjnej i innych powiązanych operacji cięcia płyt PCB z wieloma płytami.

Specyfikacje

Model maszyny	RTprzestrzeni
Wielkość odcinka PCB	310*360MM
Obiekt do cięcia	V-ryż, otwór, punkt okrągły, itp.
Stolik do cięcia	Jednorazowy stół
Dokładność cięcia	± 0,08MM
Dokładność powtarzania	±0,015MM
Maksymalna prędkość ruchu osi	X,Y1,Y2:1000mm/s,oś Z:800mm/s
Węgiel	Chines marka
Tryb zmiany narzędzia	Ręczna zmiana narzędzia
Szybkość ruchu węzła	Max: 60000 obrotów na minutę
Wykrywanie narzędzi	Automatyczne zatonięcie narzędzia, złamanie narzędzia (nieobowiązkowe)
Prędkość cięcia	5 ̊100 mm/s regulowane
grubość cięcia PCB	0.3-3.0MM
Metoda programowania	Cały panel fotografii, nauczanie rysunku.
Metoda kontroli	Precyzyjny 3-osiowy układ sterowania PC
Metody sterujące X, Y1, Y2, Z	Domowy serwo napęd (opcja Panasonic)
Odpowiedni rozmiar bitów routingu	00,8 ‰ 3,0 mm
Zasilanie	AC220V 50/60HZ jednofazowe
Rozmiar maszyny	LWH ((1250mm650mm1550mm)
Masa maszyny	300 kg
Moc urządzenia do oczyszczania pyłu	3 KM
Zasilanie odkurzacza	AC380V 3-fazowa
Wielkość bez pyłu	LWH ((800mm400mm780mm)
Rozmiar pralki	60 kg
Metoda czyszczenia pyłu	Czyszczenie górnej strony/dolnej części (nieobowiązkowe)

Wymiary

Automatyczne doprowadzenie do dołu i zbieranie pyłu dla maszyny PCB Router 0

Szczegóły maszyny

System Super Vision ((Obrano kamerą obrazowania przemysłowego z Niemiec i obiektywem Moritex marki japońskiej) oraz urządzeniem do zbierania pyłu z górnej strony szczotki ESD.

Automatyczne doprowadzenie do dołu i zbieranie pyłu dla maszyny PCB Router 1

Zintegrowany system cięcia (cięcie z użyciem gipsów lub palca magnetycznego) i PIN palca magnetycznego (patentowy projekt)

Automatyczne doprowadzenie do dołu i zbieranie pyłu dla maszyny PCB Router 2

Niezawodny system cięcia ((Użyj niemieckiego wrotnika Sycotec i odwrócenia częstotliwości),Win7/Win10 system wersji angielskiej.

Automatyczne doprowadzenie do dołu i zbieranie pyłu dla maszyny PCB Router 3
