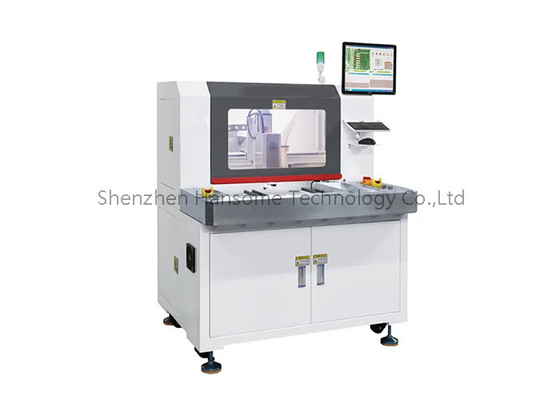

Samochłodzona maszyna do routerowania PCBA Matel z napędem w szufladzie

Samochłodzona maszyna do routerowania PCBA Matel z napędem w szufladzie

Nazwa marki:	HSTECH
Numer modelu:	CM-610
MOQ:	1 SET
Cena £:	negocjowalne
Warunki płatności:	T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Maszyna routera PCBA

Karmienie:

Zasilanie szuflady

Platforma robocza:

Podwójne, można połączyć jako jedną platformę

Funkcja:

Oddzielenie płytki PCBA

Materiał:

Mata arkuszowa

Kolor:

Pomarańczowy, szary

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

100 zestawów miesięcznie

Opis produktu

Samochłodzona maszyna do routerowania PCBA Matel z napędem w szufladzie

Wprowadź

Router PCBA (Printed Circuit Board Assembly) to specjalistyczny sprzęt stosowany w produkcji i montażu płyt obwodowych drukowanych.

Cechy

1, PCB Router typu frezowania o wysokiej precyzji i wysokiej czystości, podwójna równoległa platforma robocza i pojedynczy pędzel.

2Platforma typu szuflady o niskim oddziale użytkowania jest zaprojektowana w celu uniknięcia zanieczyszczenia pomieszczeń czystości.

3, górna strona zbierania pyłu z wyższą wydajnością niż dolna strona i mniejszym hałasem.

4, konstrukcja podwójnej platformy, łatwa w obsłudze i konserwacji.

5, Aplikacja dla 350*350mm pcba, większy rozmiar może być dostosowany.

6, Uaktualnienie z robotem do realizacji funkcji w linii. (opcja)

Specyfikacja

Model	CM-610	CM-610max
Maksymalny rozmiar PCB	350 x 350 mm	450x450 mm
Min rozmiar PCB	5x5 mm
grubość PCB	0.4~6 mm
Wysokość stołu	850 mm
Tryb ładowania	Ręczne karmienie i uwalnianie
Pozycjonowanie PCB	Z wyłączeniem urządzeń objętych pozycją 8471
Węzeł cięcia/prędkość	Sycotec, wyprodukowany w Niemczech, 5000-60000 obr./min.
Rodzaj chłodzenia	Samochłodzony typ
Kontrola noża do przełamania	- Tak, proszę.
Prędkość cięcia	1-100 mm/s
Dokładność cięcia	± 0,05 mm
Zestaw frezowy	φ0,8~φ3,0 obrócenie w prawo, stal wolframowa
Dokładność powtarzania pozycjonowania	±0,02 mm
Prędkość ruchu koordynowana	1000 mm/s
Programowanie procedur	GERBER grafika importowana lub edytowana za pomocą systemu wizualnego
Zaopatrzenie w powietrze	5-8 kg/cm3
Zasilanie	AC380V±5%, 50/60Hz,3KW
Wymiar maszyny	125010001650 mm	135011001650
Masa maszyny	Około 900 kg

Wnioski

Prototypowanie: przydatne do tworzenia prototypów, w których wymagane są określone kształty płyt.
Produkcja masowa: stosowana w środowiskach produkcyjnych o dużej objętości w celu zapewnienia spójności i wydajności.
Złożone konstrukcje: Nadaje się do desek o skomplikowanych kształtach lub wzorach, które wymagają skomplikowanych cięć.

Wymiar maszyny

Drawer Feeding PCB Router Machine with Dust Collector 0

Szczegóły maszyny

System Super Vision ((Obrano kamerą obrazowania przemysłowego z Niemiec i obiektywem Moritex marki japońskiej) oraz urządzeniem do zbierania pyłu z górnej strony szczotki ESD.

Drawer Feeding PCB Router Machine with Dust Collector 1

Zintegrowany system cięcia ((cięcie z gipsem lub palcem magnetycznym) i PIN palca magnetycznego ((patentowy projekt)

Drawer Feeding PCB Router Machine with Dust Collector 2

Niezawodny system cięcia ((Użyj Niemiec Sycotec spindle i częstotliwości odwrotnej),Win7/Win10 system wersji angielskiej.

Drawer Feeding PCB Router Machine with Dust Collector 3

Samochłodzona maszyna do routerowania PCBA Matel z napędem w szufladzie 4

Samochłodzona maszyna do routerowania PCBA Matel z napędem w szufladzie 6
