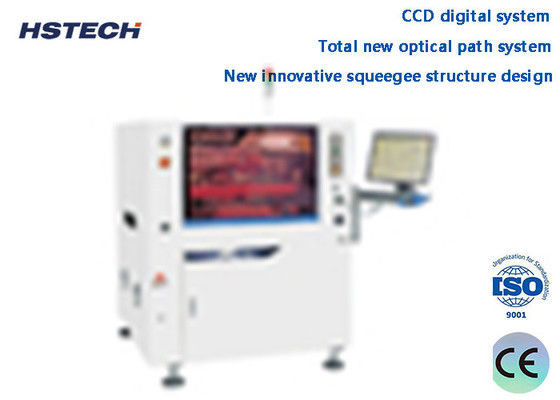

Nowy wielofunkcyjny interfejs wysokiej klasy maszyna do druku pasty lutowej

Nazwa marki:	HSTECH
Numer modelu:	HS-G9+
MOQ:	1 SET
Cena £:	negocjowalne
Warunki płatności:	T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Wysokiej klasy maszyna do drukowania pasty lutowniczej

Gwarancja:

1 rok

Kontrola:

Ekran dotykowy

Marka przekaźników:

Schneidera

przełącznik optoelektroniczny:

Omronie

Materiał:

Stop aluminium

Warunki:

Nowy

Sygnał:

SMEMA

Zastosowanie:

Zestaw elektroniczny

Kolor:

srebra

System sterowania:

PLC

OEM/ODM:

Dostępne

Zużycie energii:

200 W

Rodzaj:

Automatyczne

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

100 zestawów miesięcznie

Opis produktu

Nowy wielofunkcyjny interfejs wysokiej klasy maszyna do druku pasty lutowej

Wprowadzenie

Automatyczna maszyna do druku pasty lutowej G9+ jest maszyną wysokiej klasy do zastosowań SMT, szerokość GT++ BTB wynosi tylko 2830 mm,może doskonale spełniać wymagania dotyczące procesu druku 030152025 stopni, wysoka precyzja i duża prędkość.

Cechy

1, cyfrowy system CCD, zupełnie nowy system ścieżki optycznej, jednolite światło okrągłe i wysoka jasność źródła światła skoaksialnego.umożliwiające łatwe rozpoznanie różnych punktów martów (w tym nierównomiernych punktów znakowania), takich jak pokrycie cyną, pokrycie miedzi, pokrycie srebrem, lutowanie na gorącym powietrzu, FPC i różne rodzaje różnych kolorów PCB.

2, Wysokiej precyzji regulacji grubości PCB, niezwykle niezawodna struktura ze stabilnym ruchem XY. Ręczna regulacja sprawia, że łatwo jest dostosować się do różnych grubości PCB.

3Nowy system pozycjonowania kolei kierowniczej, nowy wzór kolei kierowniczej, odłączalny, programowalny elastyczny zacisk boczny, specyficzny dla FPC, PCB warpage, wykonuje unikalne urządzenie do zaciskania płyty.Poprzez programowanie oprogramowania może automatycznie rozciągnąć i wyciągnąć niezależne PCB picness.

4, Nowy innowacyjny projekt struktury szczotki, przyjąć kompleksowy system szczotki, który zwiększa stabilność i długą żywotność.

5, Wysokiej prędkości czyszczenie szablonami, w dół rozprowadzające strukturę czyszczenia z powodzeniem zapobiega zatkane otwarcie (co jest zawsze przyczyną nieefektywnego czyszczenia).Długość rozpuszczalnika można również łatwo zmienić za pomocą sterowania oprogramowaniem..

6, Nowy interfejs wielofunkcyjny, prostoty, jasno zrozumieć, przyjazny dla użytkownika.

Specyfikacja

Model	G9+
Maksymalny rozmiar PCB	450x340 mm
Min rozmiar PCB	50x50 mm
grubość PCB	00,4-6 mm
Maksymalna masa deski	5 kg
Wysokość transportu	900±40 mm
Przepaść na krawędzi deski	2.5 mm
Wysokość deski	15 mm
Kierunek transportu	L-R, R-L
Prędkość transportu	maks. 1500 mm/s, sterowanie programem
Sposób transportu	Jeden etap
Zmiana wielkości	automatyczne
Interfejs I/O	SMEMA
Pozycjonowanie PCB (metoda wsparcia)	Magnetyczna szpilka/bloki oporowe/ręczny stolik do góry i do dołu
System zaciskania PCB	Patentowane nad górnym mocowaniem
	Ściskanie boczne
	Funkcja adsorpcji
Drukowanie	0-20 mm
Tryb drukowania	raz/dwa razy
Prędkość drukowania	10-200 mm/s
Tryb drukowania	Raz / dwa razy
Rodzaj wyciekacza	Gumowe / stalowe ostrze szczotkowe ((Równik 45°/55°/60°)
Ciśnienie druku	00,5-10,5 kg
Rozmiar ramy szablonu	470370mm~737737mm ((tylko 20-40mm)
System czyszczenia	System czyszczenia typu deszczu
	Wzmocnione wchłanianie próżni
	Suche, mokre próżni trzy tryby
	Czyszczenie do przodu i z tyłu
CCD FOV	10x8 mm
Rodzaje znaków wiarygodnych	Standardowy kształt znaku powierniczego
	Podkładka
	Dziura
System kamer	Struktura optyczna wzrokowo-dolno
	Kamera cyfrowa CCD
	Odpowiedź wzorca geometrycznego

Wydajność maszyny

Model	G9+
Dokładność powtórzenia pozycji	± 12,5um@6,CPK≥2.0
Dokładność druku	±18um@6,CPK≥2.0
Czas cyklu druku	< 7,5 sekundy
W oparciu o system testowy strony trzeciej ((CTQ) sprawdzić rzeczywistą pozycję druku pasty lutowej dokładność powtórzenia

Specyfikacja całej maszyny

Zasilanie	AC:220±10%,50/60HZ, 3,0 kW
Ciśnienie powietrza	4~6 kgf/cm2
Zużycie powietrza	około 5 l/min
Temperatura pracy	-20°C~+45°C
wilgotność operacyjna	30% ~ 60%
Wymiary maszyny(bez światła wieży)	1172 ((L) x 1385 ((W) x 1530 (H) mm
Maszyna	Około 1000 kg.
