Wymagania w zakresie kontroli wizualnej

Nazwa marki:	HSTECH
Numer modelu:	RM-560
MOQ:	1 SET
Cena £:	negocjowalne
Warunki płatności:	D/P, T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	20 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Maszyna routera PCBA

Inne nazwy:

Automatyczny router pcb

Platforma:

Podwójne.

Wrzeciono prowadzące:

6000 obr./min

PRZEWODNIK:

Hiwina

napędzany silnik:

Siłownik

napięcie:

AC380V 50Hz

Gwarancja:

1 rok

Szczegóły pakowania:

Opakowanie drewniane z pianką

Możliwość Supply:

20 zestawów miesięcznie

Opis produktu

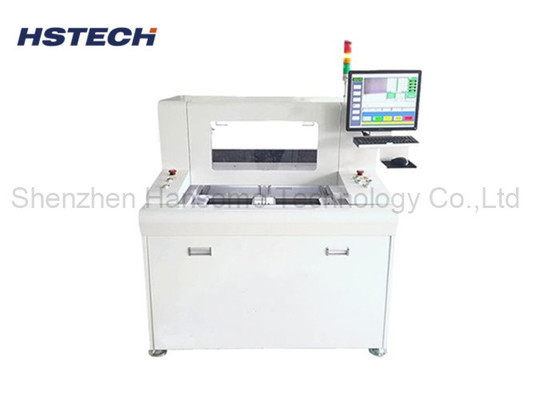

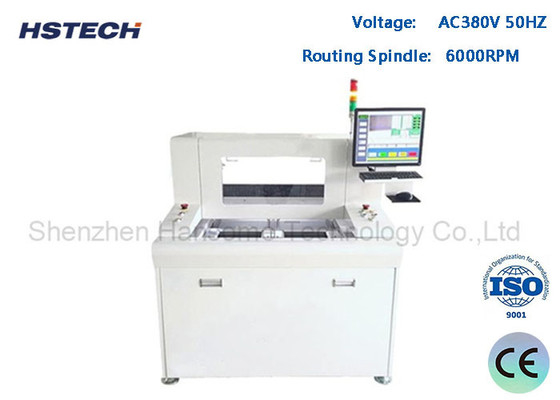

Wykorzystanie urządzenia do sprawdzania wizualnego FPC Aluminium Board FR4 Curve PCB Router Machine

Wprowadzenie maszyny

Ta automatyczna maszyna do sterowania PCB z wykorzystaniem szybkiego węzła sterowania, wyposażona w podwójną platformę, napędzaną 4-osiowym serwomotorem,

Węgiel porusza się zgodnie z ustawionym wcześniej programowaniem, automatycznie oddzielając otwór ściskany, płytę połączoną, płytę krzywą i inne płyty o nieregularnym kształcie.

System sterowania oknem maszyny, wykrywanie CCD, ścieżka separacyjna, może sprawdzać proces separacji w dowolnym momencie.

Główne cechy
1, wysokiej prędkości spindle routingu, 6000 obr./min.
2, obsługa systemu Windows, ręczne lokalizowanie lub import plików.
3, wykrycie CCD.
4, włącznie z wewnętrznym odkurzaczem.

5, nadaje się do separacji płyt FPC, płyt aluminiowych, FR4, itp.

6, Używane głównie do oddzielania płyty z otworem pieczętowym, płyty krzywej, zamiast tradycyjnej płyty w kształcie kształtu V.

Świętość

Model	RM-560
Struktura	Jednorazowa szpilka, podwójne platformy robocze
Rozmiar maszyny ((mm)	100012001550
Waga brutto	700 kg
Rozmiar odbiornika pyłu ((mm)	6256001600
Metoda zbierania pyłu	Kolekcja dolna
Rozmiar platformy roboczej	300*400 mm
Typ jazdy na platformie	Podwójna platforma obrotowa, precyzyjna ciętka z 3-fazowym falownikiem silnika
System napędowy	Oś X/Y/Z napędzana przez serwomotor,Oś W napędzana przez trójfazowy falownik częstotliwości silnika
Węzeł routingu	6000 obr./min.
Prędkość cięcia	1-100 mm/s
Dokładność cięcia	± 0,05 mm
Dokładność powtarzania	±0,02 mm
Prędkość ruchu osi	800 mm/s
System osi Z	Napędzany śrubą, podwójny przewodnik
Zestaw routerów	obrócacz frezarniczy,φ0,8~φ3,0 lewy obrót,Shank Tungsten Steel
Kontrola trwałości narzędzia	Program sterowania oprogramowaniem
Aktywna funkcja ochronna	Światła bezpieczna zasłona
Drzwi bezpieczeństwa	Drzwi ręczne
Alarm błędu	- Tak, proszę.
Metoda programu	Samoprogramowanie, kamera sterowana przez klawiaturę i mysz

Szczegóły maszyny

Węzeł drogowy dużych prędkości i wewnętrzny zbieracz pyłu

Wymagania w zakresie kontroli wizualnej 0
System operacyjny Windows7/10 wersja angielska, prosty do debugowania i obsługi.

Wymagania w zakresie kontroli wizualnej 2
