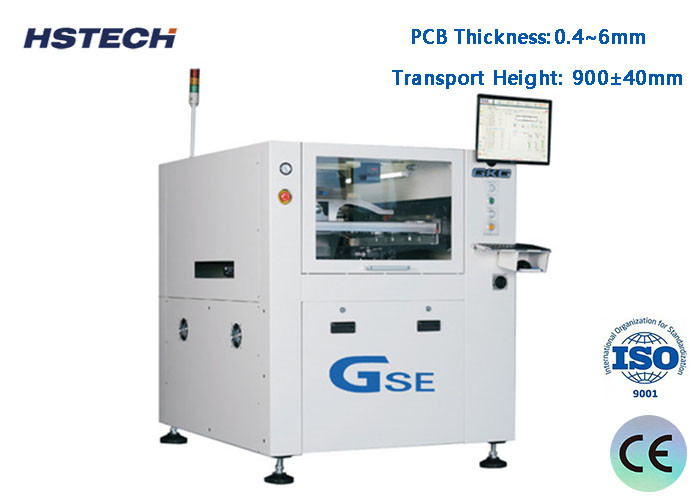

Drukarka pastowa automatyczna do lutowania z ekranem dotykowym Schneider dla dużych urządzeń SMT

Nazwa marki:	HSTECH
Numer modelu:	HS-GSE
MOQ:	1 SET
Cena £:	negocjowalne
Warunki płatności:	T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	50 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

automatyczna drukarka pasty lutowej

Gwarancja:

1 rok

Kontrola:

Ekran dotykowy

Marka przekaźników:

Schneidera

przełącznik optoelektroniczny:

Omronie

Materiał:

Stop aluminium

Warunki:

Nowy

Sygnał:

SMEMA

Zastosowanie:

Zestaw elektroniczny

System sterowania:

PLC

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

50 zestawów miesięcznie

Opis produktu

Ekran dotykowy Schneider Automatyczny drukarz pasty lutowej do dużych urządzeń SMT

Wprowadzenie

GLE Automatyczna maszyna do druku pasty lutowej jest maszyną wysokiej klasy do zastosowań SMT na dużą skalę. Szerokość Gt-S wynosi tylko 2830 mm. Może doskonale spełniać wymagania procesu druku 01005,0.3 pitch i inne drobne rozstawienia, to jest wysoka precyzja i duża prędkość.

Cechy

1Stabilny i łatwy do regulowania, może szybko dostosować wysokość podnośnika szpilki PCB o różnej grubości.

2, System czyszczenia: system czyszczenia GKG wyposażony w trzy metody czyszczenia: czyszczenie na sucho, czyszczenie na mokro, próżno.Można go również oczyszczać ręcznie, jeśli klient nie musi korzystać z automatycznego czyszczenia, aby skrócić czas czyszczenia i poprawić wydajność produkcji.Nowy system wycierania zapewnia pełny kontakt z szablonem, zwiększone wysychanie próżni może skutecznie wyeliminować pozostałą pastę

w siatce, która może osiągnąć skuteczną funkcję automatycznego czyszczenia.Część CCD i system nachylenia c są oddzielone, gdy CCD działa,CCD część niezależnie poruszać się w celu zmniejszenia obciążenia serwo silnika i poprawy prędkości maszyny i dokładności.

3Wykorzystując jednolite światło pierścieniowe i wysokiej jasności światło koaksyjne, z funkcją regulacji jasności,Następnie wszystkie typy punktów znaku mogą być dobrze rozpoznane (w tym sztywne punkty znaku), stosowane do pokrycia cyny, miedzi, złota, spryskiwania cyny, FPC i innych rodzajów PCB o różnych kolorach.

4, wysokiej elastyczności stalowej sieci ramy system zaciskania.

linii produkcyjnej.

5, Korzysta z interfejsu operacyjnego Windows XP/win7, z dobrą funkcją dialogową człowiek-maszyna,i łatwy dla operatora szybko zapoznać się z operacją zwłaszcza podczas wykonywania nawigacji efekt pliku programowania. łatwy do przełączania interfejs chiński/angielski, z dziennikiem operacyjnym, rekordem błędów / samodzielną diagnozą błędów / szybką analizą błędów / alarmem świetlnym i innymi funkcjami.

6Test i analiza jakości druku pasty 2D, zdolny do sprawdzenia zmian, niewystarczającej pasty, brakujących i pomostowych i innych wad w celu zapewnienia jakości druku.

Specyfikacja

Model	GSE
Rozmiar szablonu	370x370mm ((min rozmiar)
	737x737mm (maksymalny rozmiar)
	20-40 mm (tłuszcz)
Maksymalny rozmiar PCB	400x340 mm
Min rozmiar PCB	50x50 mm
grubość PCB	00,4-6 mm
Tłuszcz PCB	maksymalnie 1% przekątnej PCB
Wysokość transportu	900±40 mm
Kierunek transportu	L-R, R-L
Prędkość transportu	maks. 1500 mm/s, można go regulować
Sposób transportu	Jeden etap
Zmiana wielkości	automatyczne
Interfejs I/O	SMEMA
Pozycjonowanie PCB (metoda wsparcia)	Magnetyczna szpilka/bloku oporowego/tabeli do góry i do dołu
System zaciskania PCB	Patentowane nad górnym/bocznym zaciskiem
Głowa drukująca	Dwie niezależne głowice drukarskie z napędem
Ciśnienie w wyciśnięciu	0.5 ~ 10 kg (kontrolę programu)
Prędkość drukowania	6-200 mm/s
Tryb drukowania	Raz / dwa razy
Rodzaj wyciekacza	Gumowe / stalowe ostrze szczotkowe ((Równik 45°/55°/60°)
System czyszczenia	Wzmocnione wchłanianie próżni, suchy, mokry, próżni trzy tryby
CCD FOV	8x6 mm
Zakres regulacji maszyny	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Wizja	Patrz w górę/dolno Struktura optyczna/CCD/geometria Pattern-match

Specyfikacja całej maszyny

Dokładność pozycji powtarzania	± 0,01 mm
Dokładność druku	±0,025 mm
Czas cyklu	< 8 sekund
Zmiana produktu	Stary: <3 min, nowy: <5 min
Zaopatrzenie w powietrze	4~6 kgf/cm
Zasilanie	AC:220±10%,50/60HZ, 2,5 kW
Metoda kontroli	PC
System operacyjny	Windows XP/Win7
Wymiary maszyny	1158 ((L) x 1362 ((W) x 1463 (H) mm
Maszyna	Około 1000 kg.

PC Control Solder Paste Machine SMT Stencil Printer Automatic Width Adjustment 0
