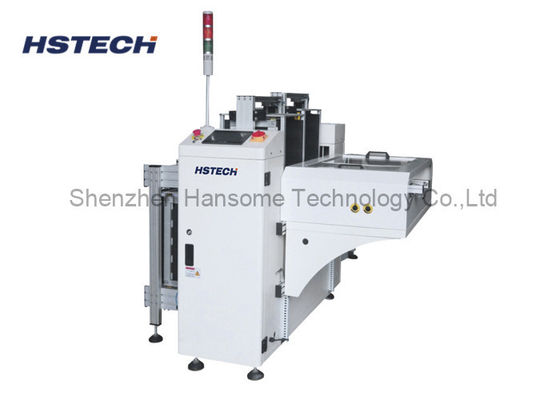

Linia produkcyjna SMT Dobry / niewłaściwy płytka magazyn oddzielający NG OK PCB Unloader

Nazwa marki:	HSTECH
Numer modelu:	HS-NK250
MOQ:	1 SET
Cena £:	negocjowalne
Warunki płatności:	T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

NG OK Urządzenie rozładowujące

Wysokość transportu PCB:

910±30mm

Wymiar PCB:

50*50~330*250mm

Zasilanie:

AC220V, 50/60Hz

Ilość czasopism:

Na każdej szynie 2 magazynki

Gwarancja:

1 rok

Użycie:

Linia produkcyjna SMT, linia montażowa SMT

Warunki:

Nowy

Szczegóły pakowania:

Opakowanie drewniane, z pianką

Możliwość Supply:

100 zestawów miesięcznie

Opis produktu

Linia produkcyjna SMT Dobry / niewłaściwy płytka magazyn oddzielający NG OK PCB Unloader

Wprowadzenie

Jednostka ta jest używana po tym, jak AOI, odbierając sygnał AOI w górnym rzędzie, automatycznie zbiera płyty NG/OK oddzielnie do odpowiedniego magazynu.

Szczegóły techniczne

Funkcja	Zbierz płyty NG/OK oddzielnie, odbierając sygnał.
Wysokość transportu	910±30 mm
Kierunek transportu	L~R, lub R~L
Czas odbioru przez zarząd	Co około 6 sekund
Zmiana magazynu w czasie	Około 30 sekund.
Strona stała toru	Strona przednia
Strona operacyjna	Strona przednia
Taśmy przenośnej	ESD
grubość PCB	Min 0,6 mm
Wybór głosu	1-4 ((10 mm odległości)
Zasilanie	220V,50/60Hz,±10%
Władza	00,05 kW
Ciśnienie powietrza	4-6Bar
Zużycie powietrza	Maksymalnie 15L/min
Liczba czasopism	Górna strona: 1 magazyn, dolna strona: 2 magazyn
Sygnał	SMEMA
Opcje	1Tryb sterowania ekranem dotykowym. 2Automatyczna regulacja szerokości. 3, ilość magazynów do wymogów klienta.

Cechy

1,Sterowanie programowaniem PLC.

2, Korzystając z przyjaznego panelu sterującego membranowym LED

3, Ustawianie podniesienia wybrane.

4, zaciski poziomowe przełączalne zapewnione do ustawienia magazynu.

5Ciśnienie wciśnięcia pneumatycznego jest regulowane.

6Wysoka przepustowość z krótkim czasem zmiany magazynu.

7, zbierać płyty NG/OK od AOI, automatycznie przechowywać płyty NG/OK.

8, standardowy interfejs komunikacyjny SMEMA.

Model

Model	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Wydajna długość PCB	5050~350250 mm	5050~455330 mm	5050~530390mm	5050~530460 mm
grubość PCB	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Rozmiar magazynu	355320563 mm	460400563	535460570 mm	535530570 mm
Wymiar maszyny	195016001200 mm	230017601200 mm	250018801200 mm	250021601200 mm
Waga	220 kg	280 kg	340 kg	380 kg

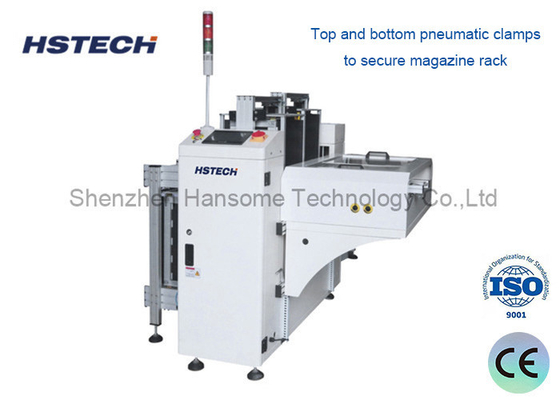

Linia produkcyjna SMT Dobry / niewłaściwy płytka magazyn oddzielający NG OK PCB Unloader 0

Sprzęt linii produkcyjnej SMT

1. Uniwersalna maszyna SMT: za pomocą programu edytowanego przez urządzenie do montażu elementów na wyznaczone pozycje części,może być montowany na rolce SOP 28 lub większej (w tym komponenty, które mogą być montowane przez maszyny dużych prędkości)Jego cechy charakteryzują się wysoką precyzją i różnorodnością, ale jego szybkość montażu jest gorsza niż w przypadku szybkich maszyn.
2. Lutowanie z powrotem: Użyj pasty lutowej SMT lub czerwonego kleju do ustawienia odpowiedniej krzywej temperatury w celu zakończenia działania lutowania między pastą lutową a częścią.
3Rozładowanie: płyta zostaje załadowana do magazynu poprzez tor przeniesienia.
