KE 2000 seria JUKI dysze do Pick And Place maszyny PCB

KE 2000 seria JUKI dysze do Pick And Place maszyny PCB

Wprowadzenie:

Seria JUKI KE-2000 to popularna linia szybkich, precyzyjnych modułowych maszyn do montażu wykorzystywanych w technologii montażu powierzchniowego (SMT).Jednym z kluczowych elementów tych maszyn jest dysza, który odgrywa istotną rolę w podnoszeniu, trzymaniu i umieszczaniu komponentów na płytce PCB. Dźwiedzi są zaprojektowane do obsługi szerokiego zakresu rozmiarów i typów komponentów,zapewnienie elastyczności i wydajności w procesie zatrudniania.

Główne cechy dyszek JUKI KE-2000:

Wysoka precyzja:

Zaprojektowane do obsługi elementów z wysoką dokładnością, zapewniając odpowiednie umieszczenie i wyrównanie na płytce PCB.

Trwałość:

Wykonane z wysokiej jakości materiałów, takich jak stal nierdzewna lub ceramika, zapewniające odporność na zużycie.

Wymienność:

Dźwiedzi są łatwo wymienne, co pozwala na szybkie dostosowanie do różnych typów i rozmiarów komponentów.

Kompatybilność systemu próżniowego:

Zoptymalizowany do stosowania z systemem próżniowym JUKI, aby zapewnić bezpieczne pobranie i umieszczenie komponentów.

Szeroki zakres rozmiarów:

Dostępne w różnych średnicach i kształtach do obsługi komponentów od małych rezystorów chipowych po duże złącza.

Właściwości antystatyczne:

Niektóre dysze są zaprojektowane z antystatycznymi funkcjami, aby zapobiec uszkodzeniu wrażliwych elementów.

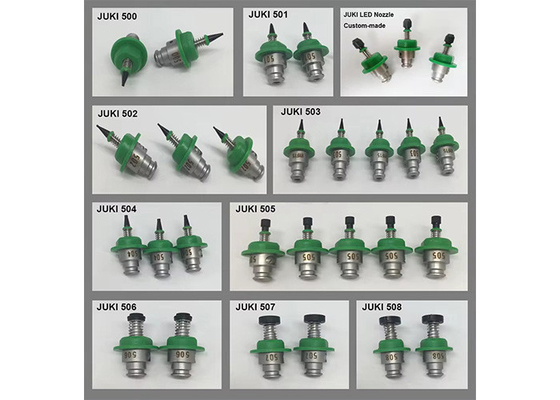

Zestaw dysz JUKI:

E36087290A0 JUKI NOZZLE 500 ASSY.1.0 x 0.5
E36007290A0 JUKI NOZZLE 501 Zgromadzenie 0,7 × 0.4
E36017290A0 JUKI NOZZLE 502 Zgromadzenie O 0,7/O 0.4
E36027290A0 JUKI NOZZLE 503 Zgromadzenie O 1.0/O 0.6
E36037290A0 JUKI NOZZLE 504 Zgromadzenie O 1.6/O 1.0
E36047290A0 JUKI NOZZLE 505 Zgromadzenie O 3.5/O 1.7
E36057290A0 JUKI NOZZLE 506 Zgromadzenie O 5.0/O 3.2
E36067290A0 JUKI NOZZLE 507 Zgromadzenie O 8.5/O 5.0
E36077290A0 JUKI NOZZLE 508 Zgromadzenie O 9.5/O 8.0
E36177290A0 JUKI NOZZLE 512
E36187290A0 JUKI NOZZLE 513
E36197290A0 JUKI NOZZLE 514
E36207290A0 JUKI NOZZLE 515
E36217290A0 JUKI NOZZLE 516
E36227290A0 JUKI NOZZLE 517
E36227290A0 JUKI NOZZLE 518
E36227290A0 JUKI NOZZLE 519
E36227290A0 JUKI NOZZLE 520
E36227290A0 JUKI NOZZLE 521
E36227290A0 JUKI NOZZLE 522
E36227290A0 JUKI NOZZLE 523
E36227290A0 JUKI NOZZLE 524
E36227290A0 JUKI NOZZLE 525
E36227290A0 JUKI NOZZLE 526
E36227290A0 JUKI NOZZLE 527
E36227290A0 JUKI NOZZLE 528
E36227290A0 JUKI NOZZLE 529
E36227290A0 JUKI NOZZLE 530
E36227290A0 JUKI NOZZLE 531
E36227290A0 JUKI NOZZLE 532
E36227290A0 JUKI NOZZLE 533
E36227290A0 JUKI NOZZLE 534
E36227290A0 JUKI NOZZLE 535
E36237290A0 JUKI NOZZLE 800
E36247290A0 JUKI NOZZLE 801
E36257290A0 JUKI NOZZLE 802
E36267290A0 JUKI NOZZLE 803
EG350729M01 JUKI NOZZLE 804

Zalety stosowania dyszek JUKI KE-2000:

Uniwersalność: Kompatybilność z szerokim zakresem komponentów, dzięki czemu maszyna jest dostosowana do różnych potrzeb produkcyjnych.

Wydajność: szybkie działanie skraca czas cyklu i zwiększa przepustowość.

Niezawodność: Trwała konstrukcja zapewnia stałą wydajność w czasie.

Efektywność kosztowa: Wymienne dysze zmniejszają potrzebę używania wielu maszyn, oszczędzając miejsce i koszty.

Powszechne typy dyszek dla serii JUKI KE-2000:

Standardowe dysze:

Używane do umieszczania elementów ogólnego przeznaczenia, takich jak rezystory, kondensatory i małe układy scalone.

Przykłady:

N1: W przypadku małych komponentów układów chipowych (np. 0201, 0402).

N2: W przypadku nieco większych elementów (np. 0603, 0805).

Specjalne dysze:

Zaprojektowane do określonych typów lub kształtów komponentów.

Przykłady:

N3: Do większych komponentów, takich jak złącza lub kondensatory elektrolityczne.

N4: W przypadku elementów o cienkiej głośności lub QFP (quad flat packages).

N5: do elementów cylindrycznych, takich jak diody.

Wyroby na zamówienie:

Dostosowane do unikalnych lub niestandardowych elementów, takich jak nieparzyste lub nadmierne części.
