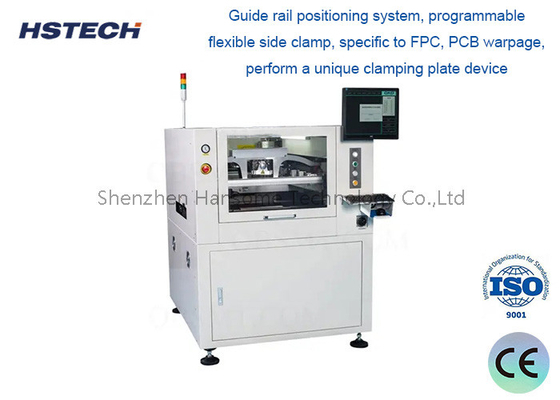

Maszyna do drukowania stencilów SMT

Nazwa marki:	GKG
Numer modelu:	GSE
MOQ:	1 SET
Cena £:	negotiable
Warunki płatności:	T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,TUV,ROHS

Nazwa produktu:

Automatyczna drukarka szablonowa

Inne nazwy:

Maszyna do druku pasty lutowej

Rozmiar PCB:

50 x 50 ~ 400 x 340 mm

Wysokość transportowa:

900±40 mm

Grubość PCB:

0,4 ~ 6 mm

Interfejs we/wy:

SMEMA

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

100 zestawów miesięcznie

Opis produktu

Maszyna do drukowania stencilów SMT

Specyfikacja

Model	GSE
Rozmiar szablonu	370x370mm ((min rozmiar)
	737x737mm (maksymalny rozmiar)
	20-40 mm (tłuszcz)
Maksymalny rozmiar PCB	400x340 mm
Min rozmiar PCB	50x50 mm
grubość PCB	00,4-6 mm
Tłuszcz PCB	maksymalnie 1% przekątnej PCB
Wysokość transportu	900±40 mm
Kierunek transportu	L-R, R-L
Prędkość transportu	maks. 1500 mm/s, można go regulować
Sposób transportu	Jeden etap
Zmiana wielkości	automatyczne
Interfejs I/O	SMEMA
Pozycjonowanie PCB (metoda wsparcia)	Magnetyczna szpilka/bloku oporowego/tabeli do góry i do dołu
System zaciskania PCB	Patentowane nad górnym/bocznym zaciskiem
Głowa drukująca	Dwie niezależne głowice drukarskie z napędem
Ciśnienie w wyciśnięciu	0.5 ~ 10 kg (kontrolę programu)
Prędkość drukowania	6-200 mm/s
Tryb drukowania	Raz / dwa razy
Rodzaj wyciekacza	Gumowe / stalowe ostrze szczotkowe ((Równik 45°/55°/60°)
System czyszczenia	Wzmocnione wchłanianie próżni, suchy, mokry, próżni trzy tryby
CCD FOV	8x6 mm
Zakres regulacji maszyny	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Wizja	Patrz w górę/dolno Struktura optyczna/CCD/geometria Pattern-match

Specyfikacja całej maszyny

Dokładność pozycji powtarzania	± 0,01 mm
Dokładność druku	±0,025 mm
Czas cyklu	< 8 sekund
Zmiana produktu	Stary: <3 min, nowy: <5 min
Zaopatrzenie w powietrze	4~6 kgf/cm
Zasilanie	AC:220±10%,50/60HZ, 2,5 kW
Metoda kontroli	PC
System operacyjny	Windows XP/Win7
Wymiary maszyny	1158 ((L) x 1362 ((W) x 1463 (H) mm
Maszyna	Około 1000 kg.

Cechy

1Stabilna i łatwa w regulacji, może szybko regulować wysokość górnego szczytu PCB o różnej grubości.

2. System czyszczenia: system czyszczenia GKG jest wyposażony w trzy metody czyszczenia: czyszczenie na sucho, czyszczenie na mokro i czyszczenie próżniowe.Jeśli klienci nie muszą korzystać z automatycznego czyszczenia, ręczne czyszczenie może być również stosowane w celu skrócenia czasu czyszczenia i poprawy wydajności produkcji.i zwiększone ssanie próżni może skutecznie wyeliminować pozostałe pastę w ekranie, dzięki czemu osiąga się skuteczna funkcja automatycznego czyszczenia. CCD jest oddzielony od systemu uczenia się.zmniejszenie obciążenia serwomotora oraz poprawa prędkości i dokładności maszyny.

3Używając równomiernego pierścieniowego światła i wysokiej jasności światła koaksjalnego, z obiecaną funkcją regulacji jasności,może skutecznie identyfikować wszystkie rodzaje punktów oznakowania (w tym punkty oznakowania), nadaje się do PCB o różnych kolorach, takich jak pokrycie cynowym, pokrycie miedzianym, pokrycie złotym, rozpylanie cynowym, FPC itp. Przyjęcie opatentowanych przez GKG modeli matematycznych może zapewnić wysoką dokładność.

4. System zaciskania stalowej siatki o dużej elastyczności. Może drukować krawędzie ekranu różnych rozmiarów i szybko wymieniać moduły
linii produkcyjnej.

5. Korzystając z interfejsu operacyjnego Windows XP/win7, posiada dobrą funkcję dialogu człowiek-maszyna, ułatwiając operatorom szybkie zapoznanie się z operacją,zwłaszcza podczas przeglądania plików programuInterfejs między językiem chińskim a angielskim jest łatwy do przełączania i posiada takie funkcje, jak dzienniki operacyjne, rejestracja błędów / samodzielna diagnoza błędów / instrukcje analizy błędów / alarmy świetlne.

6Test i analiza jakości druku pasty 2D, możliwość sprawdzenia zmian, niewystarczającej pasty, brakujących i pomostowych i innych wad w celu zapewnienia jakości druku.
