Wysokiej wydajności maszyna pastowa do lutowania do przemysłowego systemu MES 4.0

Nazwa marki:	GKG
Numer modelu:	G9+
MOQ:	1 SET
Cena £:	negotiable
Warunki płatności:	T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,TUV,ROHS

Nazwa produktu:

Wysokiej klasy maszyna do drukowania pasty lutowniczej

Inne nazwy:

Automatyczna maszyna do sitodruku

Rozmiar PCB:

50 x 50 ~ 450 x 340 mm

Wysokość transportowa:

900±40 mm

Ciśnienie powietrza:

4-6kgf/cm3

Grubość PCB:

0,4-6mm

Maksymalna masa tablicy:

5 kg

Ciężar maszyny:

1000 kg

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

100 zestawów miesięcznie

Opis produktu

Wysokiej wydajności maszyna pastowa do lutowania do przemysłowego systemu MES 4.0

Wprowadzenie

Maszyna do druku pasty lutowej w pełni automatycznej G9+ jest maszyną wysokiej klasy do zastosowań wysokiej klasy SMT, która może spełniać wymagania procesu druku 03015, odległość 0,25, wysoką precyzję,i wysokiej prędkości.

Specyfikacja

Model	G9+
Maksymalny rozmiar PCB	450x340 mm
Min rozmiar PCB	50x50 mm
grubość PCB	00,4-6 mm
Maksymalna masa deski	5 kg
Wysokość transportu	900±40 mm
Przepaść na krawędzi deski	2.5 mm
Wysokość deski	15 mm
Kierunek transportu	L-R, R-L
Prędkość transportu	maks. 1500 mm/s, sterowanie programem
Sposób transportu	Jeden etap
Zmiana wielkości	automatyczne
Interfejs I/O	SMEMA
Pozycjonowanie PCB (metoda wsparcia)	Magnetyczna szpilka/bloki oporowe/ręczny stolik do góry i do dołu
System zaciskania PCB	Patentowane nad górnym mocowaniem
	Ściskanie boczne
	Funkcja adsorpcji
Drukowanie	0-20 mm
Tryb drukowania	raz/dwa razy
Prędkość drukowania	10-200 mm/s
Tryb drukowania	Raz / dwa razy
Rodzaj wyciekacza	Gumowe / stalowe ostrze szczotkowe ((Równik 45°/55°/60°)
Ciśnienie druku	00,5-10,5 kg
Rozmiar ramy szablonu	470370mm~737737mm ((tylko 20-40mm)
System czyszczenia	System czyszczenia typu deszczu
	Wzmocnione wchłanianie próżni
	Suche, mokre próżni trzy tryby
	Czyszczenie do przodu i z tyłu
CCD FOV	10x8 mm
Rodzaje znaków wiarygodnych	Standardowy kształt znaku powierniczego
	Podkładka
	Dziura
System kamer	Struktura optyczna wzrokowo-dolno
	Kamera cyfrowa CCD
	Odpowiedź wzorca geometrycznego

Wydajność maszyny

Model	G9+
Dokładność powtórzenia pozycji	± 12,5um@6,CPK≥2.0
Dokładność druku	±18um@6,CPK≥2.0
Czas cyklu druku	< 7,5 sekundy
W oparciu o system testowy strony trzeciej ((CTQ) sprawdzić rzeczywistą pozycję druku pasty lutowej dokładność powtórzenia

Specyfikacja całej maszyny

Zasilanie	AC:220±10%,50/60HZ, 3,0 kW
Ciśnienie powietrza	4~6 kgf/cm2
Zużycie powietrza	około 5 l/min
Temperatura pracy	-20°C~+45°C
wilgotność operacyjna	30% ~ 60%
Wymiary maszyny(bez światła wieży)	1172 ((L) x 1385 ((W) x 1530 (H) mm
Maszyna	Około 1000 kg.

Cechy

1System cyfrowy CCD, nowy system ścieżki optycznej, jednolite światło okrągłe, wysoka jasność koaksjalnego źródła światła.ułatwianie identyfikacji różnych punktów rynkowych (w tym nierównomiernych punktów oznaczania), takie jak pokrycie cyną, pokrycie miedzi, pokrycie srebrem, lutowanie na gorącym powietrzu, FPC i różnego rodzaju barwniki PCB.

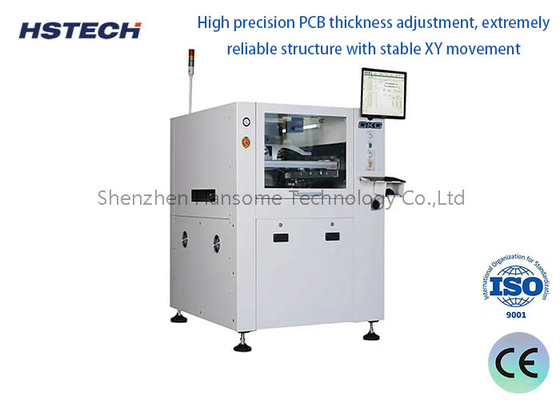

2. Wysokiej precyzji regulacji grubości PCB, niezwykle niezawodnej struktury i stabilnego ruchu XY. Ręczna regulacja może łatwo dostosować się do różnych grubości PCB.

3System pozycjonowania kolei kierowniczej, nowy wzór deski kierowniczej, odłączalny, programowalny elastyczny klamra boczna, specjalnie zaprojektowana do obróbki FPC i PCB, wykonująca unikalne urządzenie zaciskujące.Dzięki programowaniu oprogramowania, niezależne od PCB, można automatycznie rozciągać i cofać.

4Nowy i innowacyjny projekt konstrukcji skrapu przyjmuje kompleksowy system skrapu, który poprawia stabilność i żywotność skrapu.

5, Wysokiej prędkości czyszczenie szablonami, w dół rozprowadzając strukturę czyszczenia z powodzeniem zapobiega zatkane otwarcie (co jest zawsze przyczyną nieefektywnego czyszczenia).Długość rozpuszczalnika można również łatwo zmienić za pomocą sterowania oprogramowaniem..

6, Nowy interfejs wielofunkcyjny, prostoty, jasno zrozumieć, przyjazny dla użytkownika.
