GKG wysokiej precyzji SMT solder paste printer z systemem oczyszczania deszczu

Name: GKG wysokiej precyzji SMT solder paste printer z systemem oczyszczania deszczu
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: GT++
Price: 6,005.00 USD
Availability: InStock

Nazwa marki:	GKG
Numer modelu:	GT++
MOQ:	1 SET
Cena £:	negotiable
Warunki płatności:	T/T, Western Union
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,TUV,ROHS

Nazwa produktu:

Automatyczna maszyna do drukowania szablonów

Inne nazwy:

Automatyczna maszyna do druku pasty lutowej

Rozmiar PCB:

50 x 50 ~ 510 x 510 mm

Wysokość transportowa:

900±40 mm

Ciśnienie powietrza:

4-6kgf/cm3

Grubość PCB:

0,4-6mm

Maksymalna masa tablicy:

5 kg

Ciężar maszyny:

1000 kg

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

100 zestawów miesięcznie

Opis produktu

GKG SMT Maszyna do druku szkła pastowego z funkcją czyszczenia kroplami

Wprowadzenie

GT++ jest doskonały w dostarczaniu wszystkich potrzeb biznesowych.Nasz ulepszony system czyszczenia zapewnia, że reszta pasty w siatce zostanie usunięta przed drukiem. Funkcja inspekcji pasty 2D jest w stanie wykryć niewystarczającą pastę, most i inne wady. GT++ jest również wyposażony w górny i silnikowy uchwyt boczny,zapewniając tym samym wyższą jakość druku.

Specyfikacja

Model	GT++
Maksymalny rozmiar PCB	510x510 mm
Min rozmiar PCB	50x50 mm
grubość PCB	00,4-6 mm
Maksymalna masa deski	5 kg
Wysokość transportu	900±40 mm
Przepaść na krawędzi deski	2.5 mm
Wysokość deski	23 mm
Kierunek transportu	L-R, R-L
Prędkość transportu	maks. 1500 mm/s, sterowanie programem
Sposób transportu	Jeden etap
Pozycjonowanie PCB (metoda wsparcia)	Magnetyczna szpilka/bloki oporowe/automatyczny stolik do góry do dołu
System zaciskania PCB	Patentowane nad górnym mocowaniem
	Ściskanie boczne
	Funkcja adsorpcji
Drukowanie	0-20 mm
Tryb drukowania	raz/dwa razy
Prędkość drukowania	10-200 mm/s
Tryb drukowania	Raz / dwa razy
Rodzaj wyciekacza	Gumowe / stalowe ostrze szczotkowe ((Równik 45°/55°/60°)
Ciśnienie druku	00,5-10,5 kg
Rozmiar ramy szablonu	470370mm~737737mm ((tylko 20-40mm)
System czyszczenia	System czyszczenia typu deszczu
	Suche, mokre próżni trzy tryby
	Czyszczenie do przodu i z tyłu
CCD FOV	10x8 mm
Rodzaje znaków wiarygodnych	Standardowy kształt znaku powierniczego
	Podkładka
	Dziura
System kamer	Struktura optyczna wzrokowo-dolno
	Kamera cyfrowa CCD
	Odpowiedź wzorca geometrycznego

Wydajność maszyny

Model	GT++
Dokładność powtórzenia pozycji	± 12,5um@6,CPK≥2.0
Dokładność druku	±18um@6,CPK≥2.0
Czas cyklu druku	< 7,5 sekundy
W oparciu o system testowy strony trzeciej ((CTQ) zweryfikować rzeczywistą pozycję druku pasty lutowej dokładność powtórzenia

Specyfikacja całej maszyny

Zasilanie	AC:220±10%,50/60HZ, 3,0 kW
Ciśnienie powietrza	4~6 kgf/cm2
Zużycie powietrza	około 5 l/min
Temperatura pracy	-20°C~+45°C
wilgotność operacyjna	30% ~ 60%
Wymiary maszyny(bez światła wieży)	1240 ((L) x 1410 ((W) x 1500 (H) mm
Maszyna	Około 1100 kg.

Cechy

1, cyfrowy system CCD, zupełnie nowy system ścieżki optycznej, jednolite światło okrągłe i wysoka jasność koaksjalnego źródła światła.umożliwiające łatwe rozpoznanie różnych punktów martów (w tym nierównomiernych punktów znakowania), takich jak pokrycie cyną, pokrycie miedzi, pokrycie srebrem, lutowanie na gorącym powietrzu, FPC i różne rodzaje różnych kolorów PCB.

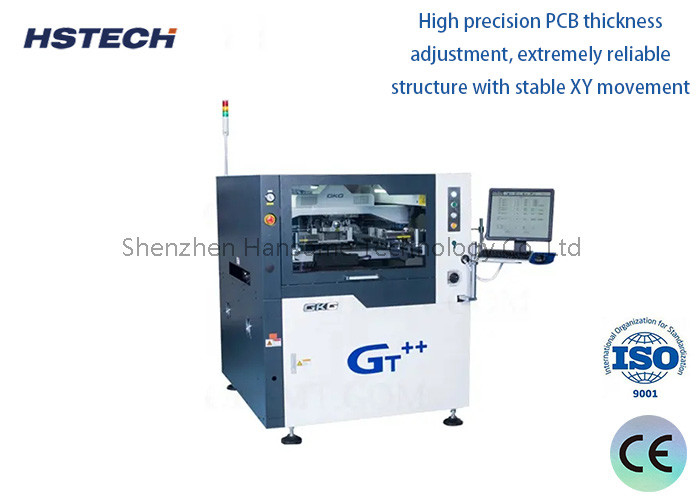

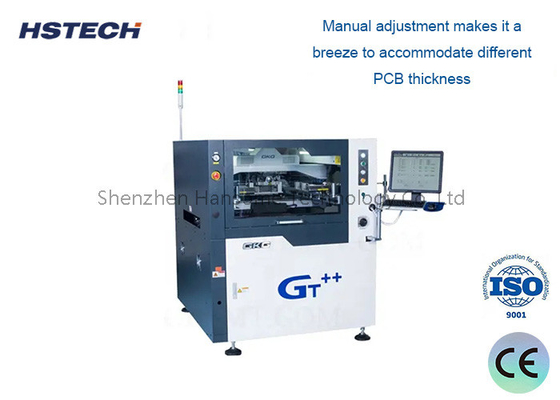

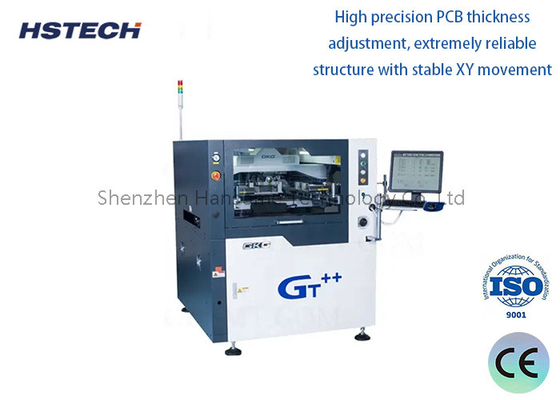

2, Wysokiej precyzji regulacji grubości PCB, niezwykle niezawodna struktura ze stabilnym ruchem XY. Ręczna regulacja sprawia, że łatwo jest dostosować się do różnych grubości PCB.

3,System pozycjonowania szyny kierowniczej, nEw wzór wytyczne szyny ban oddzielny, programowalny elastyczny zacisk boczny, specyficzny dla FPC, PCB warpage, wykonywać unikalne urządzenie zacisku płyty.Poprzez programowanie oprogramowania może automatycznie rozciągnąć i wyciągnąć niezależne PCB picness.

4, Nowy innowacyjny projekt struktury szczotki, przyjąć kompleksowy system szczotki, który zwiększa stabilność i długą żywotność.

5, Wysokiej prędkości czyszczenie szablonami, w dół rozprowadzające strukturę czyszczenia skutecznie zapobiega zatkane otwarcie (co jest zawsze przyczyną nieefektywnego czyszczenia).Długość rozpuszczalnika można również łatwo zmienić za pomocą sterowania oprogramowaniem..

6, Nowy interfejs wielofunkcyjny, prostoty, jasno zrozumieć, przyjazny dla użytkownika.

Funkcje

1System oczyszczania kroplami
Struktura czyszczenia kroplówkowego skutecznie zapobiega zatarciu rur rozpuszczalnika, ponieważ nie ma rozpuszczalnika podczas czyszczenia i słaby efekt czyszczenia.

2Całkowity projekt konstrukcji ostrza
Dzięki przesuwanej szybie i nowej konstrukcji cylindru powietrznego nowy wzór ostrza szczotkowego zwiększa stabilność ruchu i wydłuża żywotność.
