System oczyszczania obrazu i systemu optycznego GKG Specjalna platforma do regulowania podgrzewacza Automatyczny drukarz pasty lutowniczej

Nazwa marki:	HSTECH
Numer modelu:	HS-GLE
MOQ:	1 SET
Cena £:	negotiable
Warunki płatności:	T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

automatyczna drukarka pasty lutowej

Gwarancja:

1 rok

Kontrola:

Ekran dotykowy

Marka przekaźników:

Schneidera

przełącznik optoelektroniczny:

Omronie

Materiał:

Stop aluminium

Warunki:

Nowy

Sygnał:

SMEMA

Zastosowanie:

Zestaw elektroniczny

Kolor:

srebra

System sterowania:

PLC

OEM/ODM:

Dostępne

Zużycie energii:

200 W

Rodzaj:

Automatyczne

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

100 zestawów miesięcznie

Opis produktu

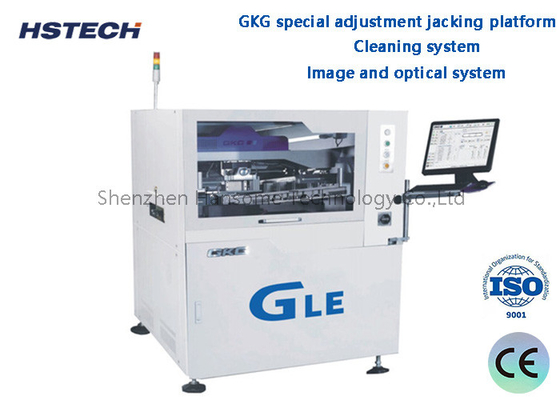

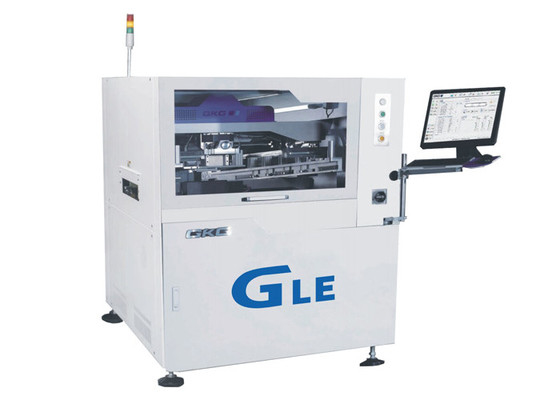

System oczyszczania obrazu i systemu optycznego GKG Specjalna platforma do regulowania podgrzewacza Automatyczny drukarz pasty lutowniczej

Wprowadzenie

GLE Automatyczna maszyna do druku pasty lutowej jest maszyną wysokiej klasy do zastosowań SMT na dużą skalę. Szerokość Gt-S wynosi tylko 2830 mm. Może doskonale spełniać wymagania procesu druku 01005,0.3 pitch i inne drobne rozstawienia, to jest wysoka precyzja i duża prędkość.

Cechy

1Stabilny i łatwy do regulowania, może szybko dostosować wysokość podnośnika szpilki PCB o różnej grubości.

2, System czyszczenia: system czyszczenia GKG wyposażony w trzy metody czyszczenia: czyszczenie na sucho, czyszczenie na mokro, próżno.Można go również oczyszczać ręcznie, jeśli klient nie musi korzystać z automatycznego czyszczenia, aby skrócić czas czyszczenia i poprawić wydajność produkcji.Nowy system wycierania zapewnia pełny kontakt z szablonem, zwiększone wysychanie próżni może skutecznie wyeliminować pozostałą pastęw siatce, która może osiągnąć skuteczną funkcję automatycznego czyszczenia.Część CCD i system nachylenia c są oddzielone, gdy CCD działa, część CCDniezależnie poruszać się w celu zmniejszenia obciążenia serwomotora i poprawy prędkości i dokładności maszyny.

3Wykorzystując jednolite światło pierścieniowe i wysokiej jasności światło koaksyjne, z funkcją regulacji jasności,Następnie wszystkie typy punktów znaku mogą być dobrze rozpoznane (w tym sztywne punkty znaku), stosowane do pokrycia cyny, miedzi, złota, spryskiwania cyny, FPC i innych rodzajów PCB o różnych kolorach.

4, wysokiej elastyczności stalowej sieci ramy system zaciskania.

linii produkcyjnej.

5, Korzysta z interfejsu operacyjnego Windows XP/win7, z dobrą funkcją dialogową człowiek-maszyna,i łatwy dla operatora szybko zapoznać się z operacją zwłaszcza podczas wykonywania nawigacji efekt pliku programowania. łatwy do przełączania interfejs chiński/angielski, z dziennikiem operacyjnym, rekordem błędów / samodzielną diagnozą błędów / szybką analizą błędów / alarmem świetlnym i innymi funkcjami.

6, Nowy wzór wytycznych węzeł zakaz odłączalny, programowalny elastyczny zacisk boczny, specyficzny dla FPC, PCB warpage, wykonywać unikalne urządzenie zaciskania płyty.Poprzez programowanie oprogramowania może automatycznie rozciągnąć i wyciągnąć niezależne PCB picness.

Specyfikacja

Model	GLE
Maksymalny rozmiar PCB	510x510 mm
Min rozmiar PCB	50x50 mm
grubość PCB	00,4-6 mm
Maksymalna masa deski	5 kg
Wysokość transportu	900±40 mm
Przepaść na krawędzi deski	2.5 mm
Wysokość deski	23 mm
Kierunek transportu	L-R, R-L
Prędkość transportu	maks. 1500 mm/s, sterowanie programem
Sposób transportu	Jeden etap
Zmiana wielkości	automatyczne
Interfejs I/O	SMEMA
Pozycjonowanie PCB (metoda wsparcia)	Magnetyczna szpilka/bloku oporowego/tabeli do góry i do dołu
System zaciskania PCB	Patentowane nad górnym mocowaniem
	Ściskanie boczne
	Funkcja adsorpcji
Drukowanie	0-20 mm
Tryb drukowania	raz/dwa razy
Prędkość drukowania	10-200 mm/s
Tryb drukowania	Raz / dwa razy
Rodzaj wyciekacza	Gumowe / stalowe ostrze szczotkowe ((Równik 45°/55°/60°)
Ciśnienie druku	00,5-10,5 kg
Rozmiar ramy szablonu	470370mm~737737mm
System czyszczenia	System czyszczenia typu deszczu
	Wzmocnione wchłanianie próżni
	Suche, mokre próżni trzy tryby
CCD FOV	10x8 mm
Rodzaje znaków wiarygodnych	Standardowy kształt znaku powierniczego
	Podkładka
	Dziura
System kamer	Struktura optyczna wzrokowo-dolno
	Kamera cyfrowa CCD
	Odpowiedź wzorca geometrycznego

Wydajność maszyny

Model	GLE
Dokładność powtórzenia pozycji	± 12,5um@6,CPK≥2.0
Dokładność druku	±20um@6,CPK≥2.0
Czas cyklu druku	< 7,5 sekundy
W oparciu o system testowy strony trzeciej ((CTQ) sprawdzić rzeczywistą pozycję druku pasty lutowej dokładność powtórzenia

Specyfikacja całej maszyny

Zasilanie	AC:220±10%,50/60HZ, 3,0 kW
Ciśnienie powietrza	4~6 kgf/cm2
Zużycie powietrza	około 5 l/min
Temperatura pracy	-20°C~+45°C
wilgotność operacyjna	30% ~ 60%
Wymiary maszyny(bez światła wieży)	1240 ((L) x 1410 ((W) x 1500 (H) mm
Maszyna	Około 1100 kg.
