NG OK Rozładowarka PCB Sprzęt ręczny z systemem sterowania Mitsubishi PLC i sygnałem SMEMA

Nazwa marki:	HSTECH
Numer modelu:	HS-NK250
MOQ:	1 SET
Cena £:	negotiable
Warunki płatności:	T/T, Western Union
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

NG OK Rozładowarka PCB

Orzecznictwo:

Materiał:

Stal nierdzewna

Struktura:

PRZENOŚNIK TAŚMOWY

Gwarancja:

1 rok

Zastosowanie:

Czas produkcji zespołu PCB SMT

Grubość PCB:

Min. 0,6 mm

Wybór boiska:

1-4 (skok 10 mm)

Władza:

0,05KW

Zużycie powietrza:

Maks. 15 l/min

Szczegóły pakowania:

Opakowanie drewniane, z pianką

Możliwość Supply:

100 zestawów miesięcznie

Opis produktu

NG OK Rozładowarka PCB Sprzęt ręczny z systemem sterowania Mitsubishi PLC i sygnałem SMEMA

Ta maszyna jest używana za AOI,zebranie PCB OK i NG oddzielnie po sygnałach urządzeń AOI.

Cechy

1Program sterowania PLC.
2Silny, stanowczy.
3Opcjonalny przycisk sterowania lub ekran dotykowy do użytkowników.
4Górne i dolne zaciski pneumatyczne do zabezpieczenia półki magazynu.
5Nie ma gwarancji rozbicia PCB podczas załadunku i rozładunku.
6Automatyczne tabliczki NG/OK, oddzielny magazyn tabliczek NG/OK.
7Sygnał NG/OK z maszyny AOI.
8Samoprogramowany wyświetlacz błędów maszyny, różne błędy mają różny kod, każdy kod ma odpowiednią instrukcję konserwacji, która jest wkładana z tyłu drzwi maszyny.
9. konstrukcja maszyny zamkniętej do bezpiecznej pracy.
10Trzykolorowy wyświetlacz wieży.
11- Kompatybilny z SMEMA.

Specyfikacja

Model	HS-250-NK	HS-330-NK	HS-390-NK	HS-460-NK
Zasilanie	AC110V/AC220V 50H60Hz
Zaopatrzenie w powietrze	5 kgf/C M2
Rozmiar PCB ((mm)	5050~330250	5050~455330	5050~530390	5050~530460
Wskazówka PCB	z lewej do prawej lub z prawej do lewej
Wielkość magazynu ((mm)	335320563	460400563	535460570	535530570
Odległość stopni (mm)	10,20,30,40
Wysokość transportu ((mm)	900±20
Prędkość transmisji	10 m/s
Moc silnika głównego	420 W
Rozmiar maszyny ((mm)	151015301250	191016301250	216017601250	216019001250
Waga ((kg)	220	280	340	380

Schemat działania

NG OK Rozładowarka PCB Sprzęt ręczny z systemem sterowania Mitsubishi PLC i sygnałem SMEMA 0

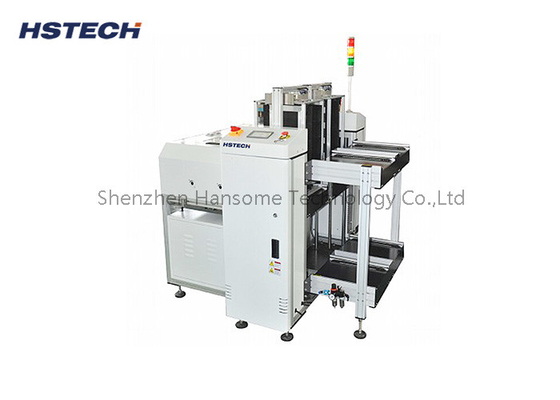

Obraz fizyczny produktu

NG OK Rozładowarka PCB Sprzęt ręczny z systemem sterowania Mitsubishi PLC i sygnałem SMEMA 3

NG OK Rozładowarka PCB Sprzęt ręczny z systemem sterowania Mitsubishi PLC i sygnałem SMEMA 5

Zastosowanie

Jest on stosowany w backendzie AOI linii produkcyjnych SMT i DIP w celu odbierania sygnałów od AOI oraz automatycznego rozróżniania i przechowywania PCB NG/OK.Jest odpowiedni dla maszyn o specyfikacjach PCB 50 * 50 ~ 330 * 250. Inne rozmiary płyt PCB mogą być dostosowane zgodnie z rzeczywistą sytuacją klienta, lub ze względu na ograniczenia wielkości obiektu, mogą być również dostosowane zgodnie z rzeczywistą sytuacją

O opakowaniach

NG OK Rozładowarka PCB Sprzęt ręczny z systemem sterowania Mitsubishi PLC i sygnałem SMEMA 7

NG OK Rozładowarka PCB Sprzęt ręczny z systemem sterowania Mitsubishi PLC i sygnałem SMEMA 8

NG OK Rozładowarka PCB Sprzęt ręczny z systemem sterowania Mitsubishi PLC i sygnałem SMEMA 9
