szczegółowe informacje o produktach

Do domu produkty

Wykorzystanie urządzeń do sprawdzania wizualnego

Nazwa marki:	HSTECH
Numer modelu:	RM-560
MOQ:	1 SET
Cena £:	negocjowalne
Warunki płatności:	D/P, T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	20 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Maszyna routera PCBA

Inne nazwy:

Automatyczny router pcb

Platforma:

Podwójne.

Wrzeciono prowadzące:

6000 obr./min

PRZEWODNIK:

Hiwina

napędzany silnik:

Siłownik

napięcie:

AC380V 50Hz

Gwarancja:

1 rok

Szczegóły pakowania:

Opakowanie drewniane z pianką

Możliwość Supply:

20 zestawów miesięcznie

Podkreślić:

Router cnc na płytce drukowanej

Maszyna do cięcia PCBA

Opis produktu

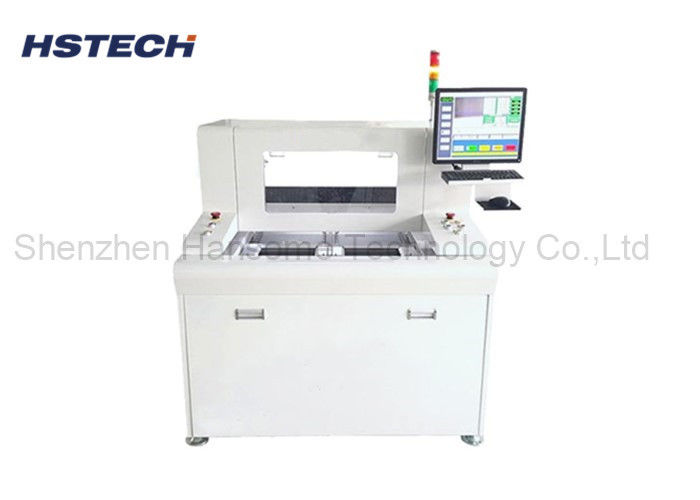

Wykorzystanie urządzenia do sprawdzania wizualnego FPC Aluminium Board FR4 Curve PCB Router Machine

Wprowadzenie maszyny

Ta automatyczna maszyna do sterowania PCB z wykorzystaniem szybkiego węzła sterowania, wyposażona w podwójną platformę, napędzaną 4-osiowym serwomotorem,

węzeł poruszający się zgodnie z ustawionym wcześniej programowaniem, automatyczne oddzielenie otworu pieczętowania, podłączonej płyty, płyty krzywej i innych płyt o nieregularnym kształcie.Wykrycie CCD ścieżki oddzielającej, może sprawdzić proces separacji w dowolnym momencie.

Główne cechy

1, wysokiej prędkości spindle routingu, 6000 obr./min.
2, obsługa systemu Windows, ręczne lokalizowanie lub import plików.
3, wykrycie CCD.
4, włącznie z wewnętrznym odkurzaczem.

5, nadaje się do separacji płyt FPC, płyt aluminiowych, FR4, itp.

6, Używane głównie do oddzielania płyty z otworem pieczętowym, płyty krzywej, zamiast tradycyjnej płyty w kształcie kształtu V.

Świętość

Model	RM-560
Struktura	Jednorazowa szpilka, podwójne platformy robocze
Rozmiar maszyny ((mm)	100012001550
Waga brutto	700 kg
Rozmiar odbiornika pyłu ((mm)	6256001600
Metoda zbierania pyłu	Kolekcja dolna
Rozmiar platformy roboczej	300*400 mm
Typ jazdy na platformie	Podwójna platforma obrotowa, precyzyjna ciętka z 3-fazowym falownikiem silnika
System napędowy	Oś X/Y/Z napędzana przez serwomotor,Oś W napędzana przez trójfazowy falownik częstotliwości silnika
Węzeł routingu	6000 obr./min.
Prędkość cięcia	1-100 mm/s
Dokładność cięcia	± 0,05 mm
Dokładność powtarzania	±0,02 mm
Prędkość ruchu osi	800 mm/s
System osi Z	Napędzany śrubą, podwójny przewodnik
Zestaw routerów	obrócacz frezarniczy,φ0,8~φ3,0 lewy obrót,Shank Tungsten Steel
Kontrola trwałości narzędzia	Program sterowania oprogramowaniem
Aktywna funkcja ochronna	Światła bezpieczna zasłona
Drzwi bezpieczeństwa	Drzwi ręczne
Alarm błędu	- Tak, proszę.
Metoda programu	Samoprogramowanie, kamera sterowana przez klawiaturę i mysz

Szczegóły maszyny

Węzeł drogowy dużych prędkości i wewnętrzny zbieracz pyłu

Wykorzystanie urządzeń do sprawdzania wizualnego 0

System operacyjny Windows7/10 wersja angielska, prosty do debugowania i obsługi.

Wykorzystanie urządzeń do sprawdzania wizualnego 1

Wykorzystanie urządzeń do sprawdzania wizualnego 2
