Automatyczna drukarka stencil z pinem magnetycznym / blokem wsparcia i transportem R-L

Nazwa marki:	GKG
Numer modelu:	G5
MOQ:	1 SET
Cena £:	negocjowalne
Warunki płatności:	T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,TUV,ROHS

Nazwa produktu:

Automatyczna drukarka szablonowa

Inne nazwy:

Maszyna do druku pasty lutowej

Rozmiar PCB:

50 x 50 ~ 400 x 340 mm

Wysokość transportowa:

900±40 mm

Dostosowanie szerokości:

Automatyczne

Interfejs we/wy:

SMEMA

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

100 zestawów miesięcznie

Podkreślić:

Automatyczna maszyna do druku pasty lutowej

Automatyczna drukarka stencil z blokem podtrzymującym

Automatyczna drukarka z magnesem

Opis produktu

Drukarka SMT z magnetycznym szpilkiem/blokiem wsparcia i transportem R-L

Zastosowanie

Automatyczna maszyna do druku pasty lutowej G9+ stanowi szczyt technologii dla zaawansowanych zastosowań SMT.W pełni spełnia rygorystyczne wymagania procesu druku dla elementów tak drobnych jak 03015 i tak drobnych jak 2025, zapewniając zarówno wyjątkową precyzję, jak i niezwykłą prędkość.

Specyfikacja

Model	G5
Rozmiar szablonu	370x370mm ((min rozmiar)
	737x737mm (maksymalny rozmiar)
	20-40 mm (tłuszcz)
Maksymalny rozmiar PCB	400x340 mm
Min rozmiar PCB	50x50 mm
grubość PCB	00,4-6 mm
Tłuszcz PCB	maksymalnie 1% przekątnej PCB
Wysokość transportu	900±40 mm
Kierunek transportu	L-R, R-L
Prędkość transportu	maks. 1500 mm/s, można go regulować
Sposób transportu	Jeden etap
Zmiana wielkości	automatyczne
Interfejs I/O	SMEMA
Pozycjonowanie PCB (metoda wsparcia)	Magnetyczna szpilka/bloku oporowego/tabeli do góry i do dołu
System zaciskania PCB	Patentowane nad górnym/bocznym zaciskiem
Głowa drukująca	Dwie niezależne głowice drukarskie z napędem
Ciśnienie w wyciśnięciu	0.5 ~ 10 kg (kontrolę programu)
Prędkość drukowania	6-200 mm/s
Tryb drukowania	Raz / dwa razy
Rodzaj wyciekacza	Gumowe / stalowe ostrze szczotkowe ((Równik 45°/55°/60°)
System czyszczenia	Wzmocnione wchłanianie próżni, suchy, mokry, próżni trzy tryby
CCD FOV	8x6 mm
Zakres regulacji maszyny	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Wizja	Patrz w górę/dolno Struktura optyczna/CCD/geometria Pattern-match

Specyfikacja całej maszyny

Dokładność pozycji powtarzania	± 0,01 mm
Dokładność druku	±0,025 mm
Czas cyklu	< 8 sekund
Zmiana produktu	Stary: <3 min, nowy: <5 min
Zaopatrzenie w powietrze	4~6 kgf/cm
Zasilanie	AC:220±10%,50/60HZ, 2,5 kW
Metoda kontroli	PC
System operacyjny	Windows XP/Win7
Wymiary maszyny	1140 ((L) x 1364 ((W) x 1404 (H) mm
Maszyna	Około 1000 kg.

Cechy

System cyfrowy CCD prezentuje przełomowy, zupełnie nowy projekt ścieżki optycznej, integrujący jednolite oświetlenie okrągłe i ultrajaśniejsze źródło światła koaksjalnego.Ten system podwójnego oświetlenia zapewnia niezrównaną regulowalność jasności, umożliwiające bezproblemowe rozpoznawanie różnych punktów oznaczania, w tym tych na nierównych powierzchniach lub materiałach, takich jak blachy cynowe, miedziane i srebrne, znaki lutowania na gorąco, FPC,i szeroką gamę kolorów PCB.
Dzięki precyzyjnym możliwościom regulacji grubości PCB system posiada solidną strukturę, która gwarantuje stabilne ruchy XY.Bezproblemowe ręczne regulacje spełniają wymagania szerokiego zakresu grubości PCB, usprawniając proces dla maksymalnej wszechstronności i wygody.

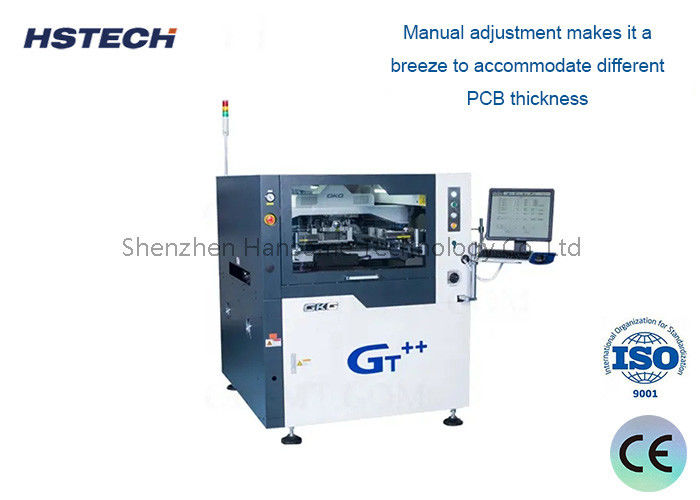

Automatyczna drukarka stencil z pinem magnetycznym / blokem wsparcia i transportem R-L 0

O produkcie

Automatyczna drukarka stencil z pinem magnetycznym / blokem wsparcia i transportem R-L 1

O opakowaniach

Automatyczna drukarka stencil z pinem magnetycznym / blokem wsparcia i transportem R-L 3
