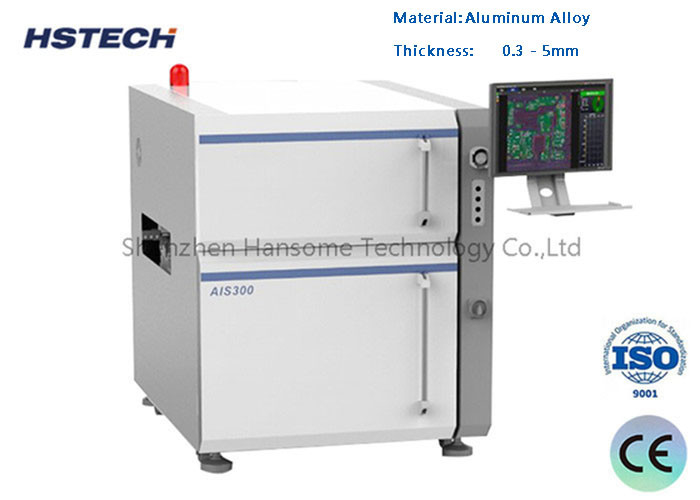

Robot automatycznego lutowania zdalnego sterowania o wysokiej odporności na zużycie z dokładnością montażu ± 0,01 mm dla w linii THT DIP AOI po lutowaniu falowym

Nazwa marki:	HSTECH
Numer modelu:	AIS300
MOQ:	1 SET
Cena £:	negotiable
Warunki płatności:	T/T, Western Union
Zdolność do zaopatrzenia:	50 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Inline THT DIP AOI po lutowaniu na fali

Gwarancja:

1 rok

Kontrola:

Ekran dotykowy

Spółka z ograniczoną odpowiedzialnością:

Mitsubishi

Marka przekaźników:

Schneidera

przełącznik optoelektroniczny:

Omron

Tworzywo:

stop aluminium

Stan:

Nowy

Aplikacja:

Zestaw elektroniczny

OEM/ODM:

Dostępny

Całkowita moc:

2600 W

Zasilanie:

AC220V

Ciśnienie powietrza:

4-6 barów

Dokładność montażu:

± 0,01 mm

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

50 zestawów miesięcznie

Podkreślić:

Robot automatycznego lutowania o wysokiej odporności na zużycie

Zdalne sterowanie THT DIP AOI

Dokładność montażu ± 0

Opis produktu

Pilot zdalnego sterowania o wysokiej odporności na zużycie Inline THT DIP AOI po lutowaniu na fali

Zaawansowany zautomatyzowany system kontroli optycznej przeznaczony do procesów lutowania po fali w liniach produkcyjnych THT (Through-Hole Technology) DIP (Dual In-line Package).

Dane techniczne

Model	AIS300	AIS301
Rozmiar PCB	50 x 50 mm ~ 430 x 380 mm	50 x 50 mm ~ 350 x 350 mm
Grubość	0,3 ~ 7,0 mm
Stopień wypaczenia	<4mm
Wysokość komponentu	Góra 150 mm, dół 25 mm
Kamera	5 MP, kolor, CCD
Źródło światła	RGB
Pole widzenia	45*37mm
Rezolucja	20um
Szybkość inspekcji	0,23 sek./fot	0,25 sek./fot
System operacyjny	Ubuntu 14.04LTD 64bit
Komputer przemysłowy	Procesor Intel i5, niezależna karta graficzna, 12G DDR, 256SSD
Wyświetlacz	22-calowy wyświetlacz FHD
Ruch	Siłownik liniowy o wysokiej dokładności
Zasilanie	AC220V, 1KW
Ciśnienie powietrza	> 0,5 MPa
Wymiar (dł.wys.szer.)	110016301350mm	110012801300mm
Waga netto	800 kg	700 kg

Możliwości inspekcji

Wady elementów montażowych:Brakujące, toczące się, przesunięte, uszkodzone, przekrzywione, zbędne, brudne
Wady lutowania:Nadmiar, niedostatek, mostek, brak stopy, brak lutu, brak zwilżania
Dodatkowe funkcje:Kod kreskowy, kod QR, rozpoznawanie OCR

Zaawansowane funkcje

Algorytm podstawowy:Algorytm splotowej sieci neuronowej z możliwościami inspekcji podobnymi do ludzkich
Wysoka odporność na zużycie:Trwała konstrukcja dla środowisk przemysłowych
Duży obszar inspekcji:Wysoka kompatybilność z różnymi rozmiarami PCB
Wysoki wskaźnik kontroli:Niski odsetek fałszywych alarmów zapewniający niezawodne działanie
Stabilna platforma:Marmurowa podstawa zapewniająca większą stabilność
Precyzyjny ruch:Podwójne siłowniki liniowe XY zapewniające dużą prędkość i dokładność
Szkolenie zaawansowane:Obsługuje modele samouczące się użytkowników z bardzo dużymi zestawami próbek

Aplikacje

Ten wbudowany system THT AOI jest używany po lutowaniu falowym na liniach produkcyjnych DIP w celu skorygowania błędnych jednostek, ograniczenia napraw i czasu oraz skutecznej poprawy szybkości przejścia. Szeroko stosowany do kontroli płyt głównych telewizorów, płyt głównych komputerów PC, płyt zasilających, przemysłowych tablic kontrolnych, mini urządzeń elektronicznych gospodarstwa domowego i innych zespołów PCB.
