Zaawansowane urządzenia do odczytu kodów kreskowych, oznaczania punktów CCD, urządzenia do obróbki płyt PCB z laserem CO2

Nazwa marki:	HSTECH
Numer modelu:	HS-C510F
MOQ:	1 SET
Cena £:	negocjowalne
Warunki płatności:	T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Inline maszyna do znakowania laserowego PCB CO2

Gwarancja:

1 rok

Kontrola:

Ekran dotykowy

PLC:

Mitsubishi

Marka przekaźników:

Schneidera

przełącznik optoelektroniczny:

Omronie

Materiał:

Stop aluminium

Warunki:

Nowy

Gęstość:

0,3 - 5 mm

Sygnał:

SMEMA

Zastosowanie:

Zestaw elektroniczny

Kolor:

srebra

System sterowania:

PLC

OEM/ODM:

Dostępne

Całkowita moc:

2600 W

Zasilanie:

AC220V

Ciśnienie powietrza:

4-6 barów

Dokładność montażu:

±0,01 mm

Rodzaj:

Automatyczne

Waga:

30 kg

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

100 zestawów miesięcznie

Opis produktu

Zaawansowane urządzenia do odczytu kodów kreskowych, oznaczania punktów CCD, urządzenia do obróbki płyt PCB z laserem CO2

Specyfikacja

Model	HS-C510F
Metoda pracy	Głowa laserowa w ruchu
Marka leasingu	SYNRAD CO2 ((Amerykańska marka)
FIlokalizacja	CCD+Pozycjonowanie znaku
Czytanie w linii	Odczytywanie w linii kamery
grubość PCB	00,5-5,0 mm
Wymiar PCB	5050~510460 mm
Wysokość przeniesienia	900±20 mm
Kierunek transportu	L-R/R-L
Ustawienie szerokości	Automatyczne
System sterowania XY	PC+kartka kartonowa+silnik serwowy
Dokładność sterowania XY	±0,02 mm
Niewłaściwe rozpoznanie materiału	Odpowiedni zarząd/odwrotny zarząd/niewłaściwe uznanie

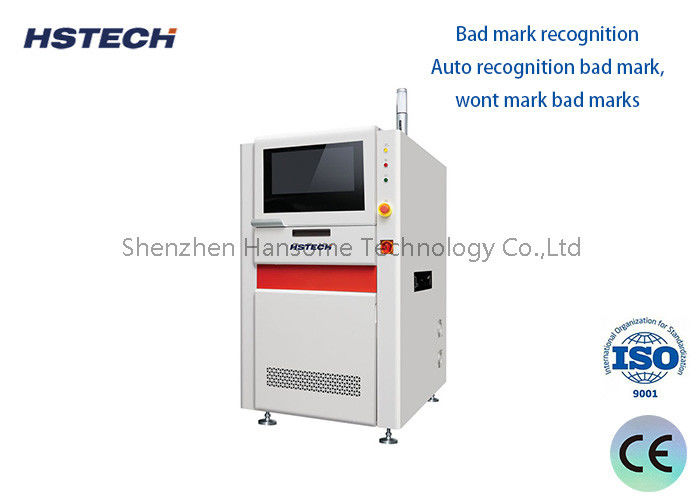

Złe rozpoznawanie znaku	Auto rozpoznawanie złego znaku, Nie znaczę złych znaków.
Anty-przekodowanie	Wsparcie
System sterowania	System Win7+ samodzielnie opracowany
Zasilanie	Jednopasowy prąd AC 220V 16A 50/60Hz
Ciśnienie powietrza	≥ 0,5 Mpa
Wymiar	W1000L1600H1700 (mm)
Import systemu	Płynność handlowa MES IMS SFIS, itp.
Wymiar	W1000L1600H1700 (mm)
Waga	700 kg

Cechy

1, Położenie punktu znaku CCD

2, odczytywanie kodu kreskowego w linii CCD

3Analiza jakości kodów kreskowych CCD

4, XY serwo sterownik, dokładność±0,02mm

Sprzęt linii produkcyjnej SMT

1. Uniwersalna maszyna SMT: za pomocą programu edytowanego przez urządzenie do montażu elementów na wyznaczone pozycje części,może być montowany na rolce SOP 28 lub większej (w tym komponenty, które mogą być montowane przez maszyny dużych prędkości)Jego cechy charakteryzują się wysoką precyzją i różnorodnością, ale jego szybkość montażu jest gorsza niż w przypadku szybkich maszyn.
2. Lutowanie z powrotem: Użyj pasty lutowej SMT lub czerwonego kleju do ustawienia odpowiedniej krzywej temperatury w celu zakończenia działania lutowania między pastą lutową a częścią.
3Rozładowanie: płyta zostaje załadowana do magazynu poprzez tor przeniesienia.
4Instrument kontroli optycznej: Automatyczna kontrola optyczna jest urządzeniem opartym na zasadach optycznych do wykrywania powszechnych wad występujących podczas produkcji spawania.AOI jest nową technologią badawczą, która pojawiła się dopiero w ostatnich latach, ale rozwinęła się szybko. Obecnie wielu producentów wprowadziło sprzęt do testowania AOI. Podczas wykonywania automatycznego wykrywania maszyna automatycznie skanuje płytę PCB za pomocą kamery,zbiera obrazy, porównuje badane złącza lutowe z kwalifikowanymi parametrami w bazie danych, przetwarza obrazy, sprawdza wady na płytce PCB,i wyświetla/oznacza wady za pomocą wyświetlacza lub automatycznego znacznika dla personelu konserwacyjnego do naprawy.
