Wysokiej stabilności ekran dotykowy Automatyczny skrzywiony router PCB z użyciem wrotka Sycotec do cięcia PCBA o wysokiej gęstości

Nazwa marki:	HSTECH
Numer modelu:	HS-RM-288
MOQ:	1 SET
Cena £:	negotiable
Warunki płatności:	T/t, Western Union,
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Automatyczny router PCB z krzywą wykorzystujący wrzeciono Sycotec

Gwarancja:

1 rok

Kontrola:

Ekran dotykowy

Plc:

Mitsubishi

Marka przekaźników:

Schneider

przełącznik optoelektroniczny:

Omron

Tworzywo:

Stop aluminium

Stan:

Nowy

Sygnał:

Smema

Zasilacz:

AC220V

Typ:

Automatyczny

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

100 zestawów miesięcznie

Opis produktu

Automatyczny router PCB z ekranem dotykowym o wysokiej stabilności wykorzystujący wrzeciono Sycotec do cięcia PCBA o dużej gęstości

Wstęp:

Router PCB lub zwana automatyczną maszyną do cięcia PCB, z szybkim niemieckim zestawem do frezowania wrzeciona Sycotec do cięcia PCBA o dużej gęstości i innego podłoża materiałowego.

Cechy:

Pełne sterowanie elektryczne, brak wymagań dotyczących ciśnienia powietrza.
Wysoka stabilność, łatwa konserwacja.
Prosta obsługa, krótka wymiana w czasie.
Projekt dla średnich i małych PCBA.
Dobry odpylacz zapewnia czystość podczas pracy.
Zezwalaj na etapową konfigurację cięcia zestawu do frezowania, co znacznie zmniejsza koszty materiałów eksploatacyjnych.
Frez napędzany jest przez wrzeciono o dużej prędkości, co ma zalety zmniejszonej siły skrawania, wysokiej dokładności, niskiego poziomu hałasu i nadaje się do wszystkich kształtów PCB, takich jak okrągłe, proste, typu L lub U, kwadraty i kształty łuków.
System autodiagnostyki pozwala na łatwe rozwiązywanie problemów podczas produkcji i skraca czas przestojów.

Dane techniczne:

Model	RM-288	RM-388	RM-888
Struktura	Pojedyncze wrzeciono, podwójne platformy robocze	Pojedyncze wrzeciono, podwójne platformy robocze	Pojedyncze wrzeciono, podwójne platformy robocze
Rozmiar maszyny (mm)	100012001550	100012001550	120014001550
Gorssowa waga	700 kg	700 kg	900 kg
Rozmiar odpylacza (mm)	6256001600	6256001600	6256001600
Moc odpylacza	3 KM/2,2 kW	3 KM/2,2 kW	5 KM/3,5 kW
Masa odpylacza	130 kg	130 kg	130 kg
Metoda zbierania	Dolna kolekcja	Dolna kolekcja	Dolna kolekcja
Rozmiar platformy roboczej	300*400mm	300*400mm	410*510mm
Typ jazdy platformowej	Podwójna platforma obrotowa, precyzyjna krajalnica z 3-fazowym falownikiem silnika
Układ napędowy	Oś X/Y/Z napędzana przez serwosilnik, oś W napędzana przez trójfazowy przemiennik częstotliwości silnika
Wrzeciono prowadzące	5000 ~ 50000 obr./min, automatyczne chłodzenie	5000 ~ 60000 obr./min, automatyczne chłodzenie
Prędkość cięcia	1-100 mm/s
Dokładność cięcia	±0,05 mm
Powtarzaj dokładność	±0,02 mm
Prędkość poruszania się osi	800 mm/s
Metoda moningu osi Z	Napędzany śrubą, podwójna prowadnica
Zestaw routera	frez, φ0,8 ~ φ3,0 obrót w lewo, chwyt ze stali wolframowej
Żywotność narzędzia	Sterowanie programem
Aktywna funkcja ochronna	kurtyna świetlna bezpieczeństwa
Drzwi bezpieczeństwa	drzwi ręczne
Błąd, niestety	Tak
Metoda programowania	Samoprogramowanie, kamera sterowana za pomocą klawiatury i myszy

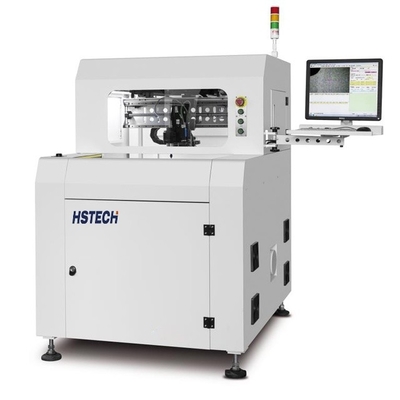

Wysokiej stabilności ekran dotykowy Automatyczny skrzywiony router PCB z użyciem wrotka Sycotec do cięcia PCBA o wysokiej gęstości 0

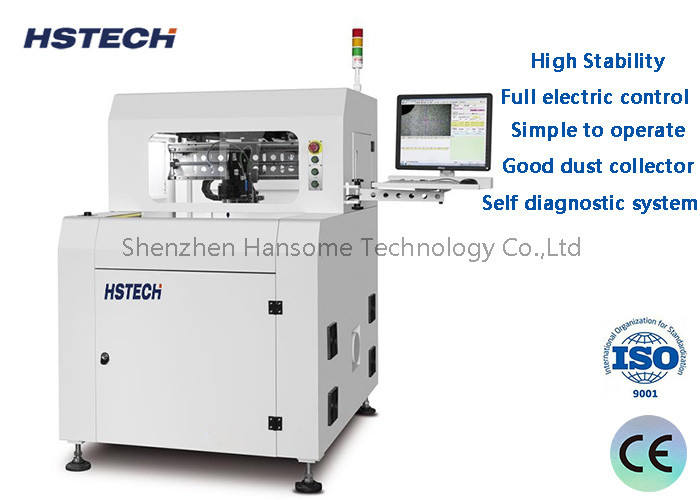

Wysokiej stabilności ekran dotykowy Automatyczny skrzywiony router PCB z użyciem wrotka Sycotec do cięcia PCBA o wysokiej gęstości 1
