Drukarka SMT z magnetycznym szpilkiem/blokiem wsparcia i transportem R-L

Nazwa marki:	GKG
Numer modelu:	G5
MOQ:	1 SET
Cena £:	negotiable
Warunki płatności:	T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,TUV,ROHS

Nazwa produktu:

Automatyczna drukarka szablonowa

Inne nazwy:

Maszyna do druku pasty lutowej

Rozmiar PCB:

50 x 50 ~ 400 x 340 mm

Wysokość transportowa:

900±40 mm

Dostosowanie szerokości:

Automatyczne

Interfejs we/wy:

SMEMA

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

100 zestawów miesięcznie

Opis produktu

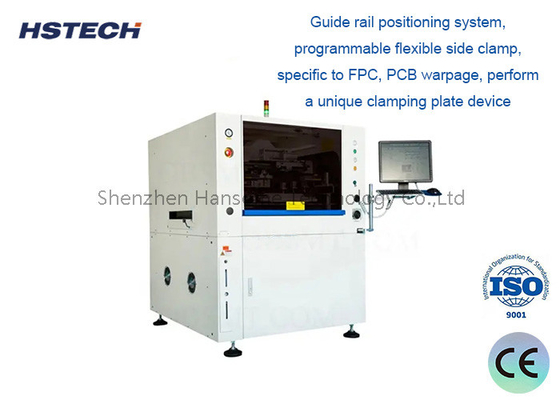

Drukarka SMT z magnetycznym szpilkiem/blokiem wsparcia i transportem R-L

Specyfikacja

Model	G5
Rozmiar szablonu	370x370mm ((min rozmiar)
	737x737mm (maksymalny rozmiar)
	20-40 mm (tłuszcz)
Maksymalny rozmiar PCB	400x340 mm
Min rozmiar PCB	50x50 mm
grubość PCB	00,4-6 mm
Tłuszcz PCB	maksymalnie 1% przekątnej PCB
Wysokość transportu	900±40 mm
Kierunek transportu	L-R, R-L
Prędkość transportu	maks. 1500 mm/s, można go regulować
Sposób transportu	Jeden etap
Zmiana wielkości	automatyczne
Interfejs I/O	SMEMA
Pozycjonowanie PCB (metoda wsparcia)	Magnetyczna szpilka/bloku oporowego/tabeli do góry i do dołu
System zaciskania PCB	Patentowane nad górnym/bocznym zaciskiem
Głowa drukująca	Dwie niezależne głowice drukarskie z napędem
Ciśnienie w wyciśnięciu	0.5 ~ 10 kg (kontrolę programu)
Prędkość drukowania	6-200 mm/s
Tryb drukowania	Raz / dwa razy
Rodzaj wyciekacza	Gumowe / stalowe ostrze szczotkowe ((Równik 45°/55°/60°)
System czyszczenia	Wzmocnione wchłanianie próżni, suchy, mokry, próżni trzy tryby
CCD FOV	8x6 mm
Zakres regulacji maszyny	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Wizja	Patrz w górę/dolno Struktura optyczna/CCD/geometria Pattern-match

Specyfikacja całej maszyny

Dokładność pozycji powtarzania	± 0,01 mm
Dokładność druku	±0,025 mm
Czas cyklu	< 8 sekund
Zmiana produktu	Stary: <3 min, nowy: <5 min
Zaopatrzenie w powietrze	4~6 kgf/cm
Zasilanie	AC:220±10%,50/60HZ, 2,5 kW
Metoda kontroli	PC
System operacyjny	Windows XP/Win7
Wymiary maszyny	1140 ((L) x 1364 ((W) x 1404 (H) mm
Maszyna	Około 1000 kg.

Cechy

1.Wszystkie nowe 3 generacji struktury beczki X szminki, dodać operatorów pasty lutowej wygodniejszy i dokładniejszy umieszczenie stalowej siatki; Nowy typ moment X wiązki, rozwiązać pasty lutowej i osadów pyłu,przedłużyć żywotność maszyny;

2.Skalable na urządzenie ciśnieniowe, z uwagi na łatwe deformacji druku PCB może zrobić tablet z, nie trzeba używać ciśnienia przez chwilę może ponownie.Zgodnie z elastycznym zastosowaniem produktu.

3. Cała maszyna wykorzystuje importowaną samoczmożoną szybę przewodnią, szybę przewodnią nie trzeba dodawać smaru, w ciągu pięciu lat przewodnik bez konserwacji w ciągu pięciu lat.

4.X Y1 Y2 w amerykańskim silniku liniowym HAYDON, japońska precyzyjna śrubka napędowa, samobrzutowa szyba przewodnicza, aby zapewnić dokładność.

5.Net ramy Y automatycznie zlokalizować, może szybko zrealizować automatyczny kontrpunkt szablon;

6.System wygiętej wiązki ostrza z wykorzystaniem stali o wysokiej wytrzymałości, w procesie drukowania w celu zapewnienia stabilności głowicy druku; system wygrzebacza typu pływającego, unikalne urządzenie elastycznego zatrzymania,może bardzo dobrą ochronę w procesie skraplacz upuszczenie szablon i skraplacz.
